Pour améliorer encore les performances des PC en termes d'efficacité et de sécurité, une nouvelle révision de la spécification du bloc d'alimentation ATX a récemment été annoncée sous la forme d'ATX 3.1. Dans cet article, nous passerons en revue les performances et les fonctionnalités de l'ATX 3.1, ainsi que les avantages uniques des produits ATX 3.1 de Cooler Master.
Quels changements l’ATX 3.1 apporte-t-il ?

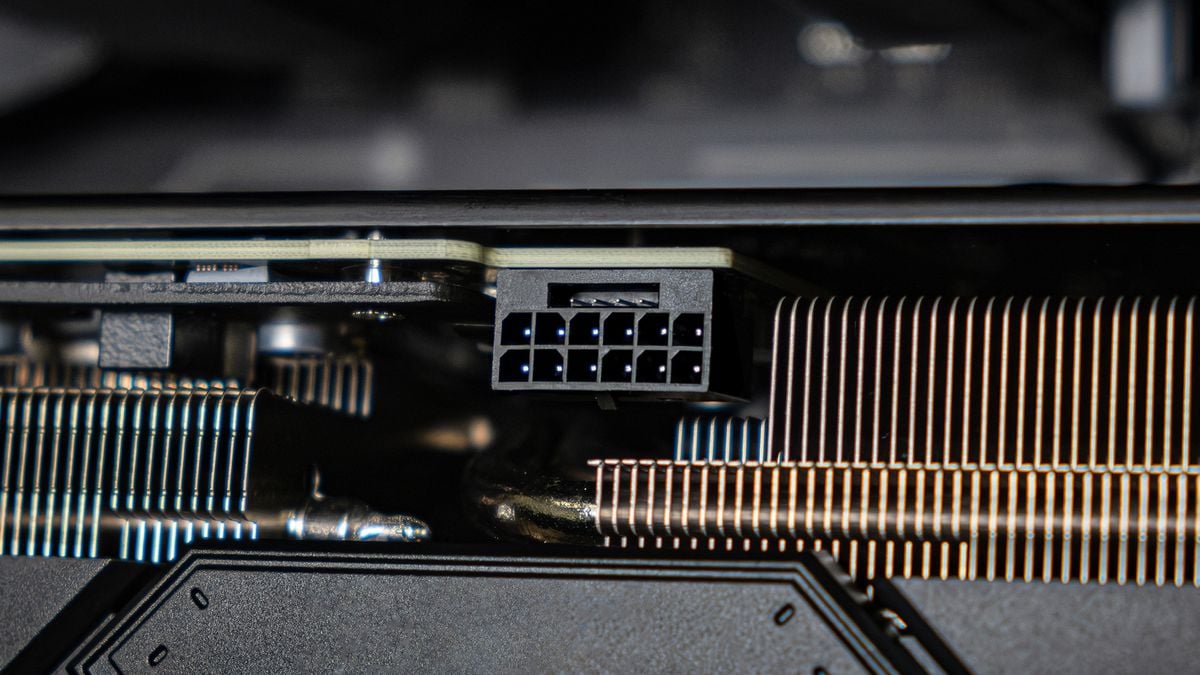

Tous les changements les plus importants représentés par l'ATX 3.1 existent dans l'introduction du connecteur d'alimentation 12V-2x6, une nouvelle spécification de connecteur développée pour remplacer le connecteur 12VHPWR de l'ATX 3.0 qui aurait rencontré quelques problèmes sous de lourdes charges de travail avec des cartes graphiques haut de gamme.
Mais d’abord, clarifions la dénomination :
• L'ancien type de câble utilisé dans ATX 3.0 est appelé 12VHPWR, abréviation de 12 Volt High Power.
• Le nouveau type de câble utilisé dans ATX 3.1 est nommé 12V-2x6, ce qui signifie 12 Volts 2 rangées de 6 broches.

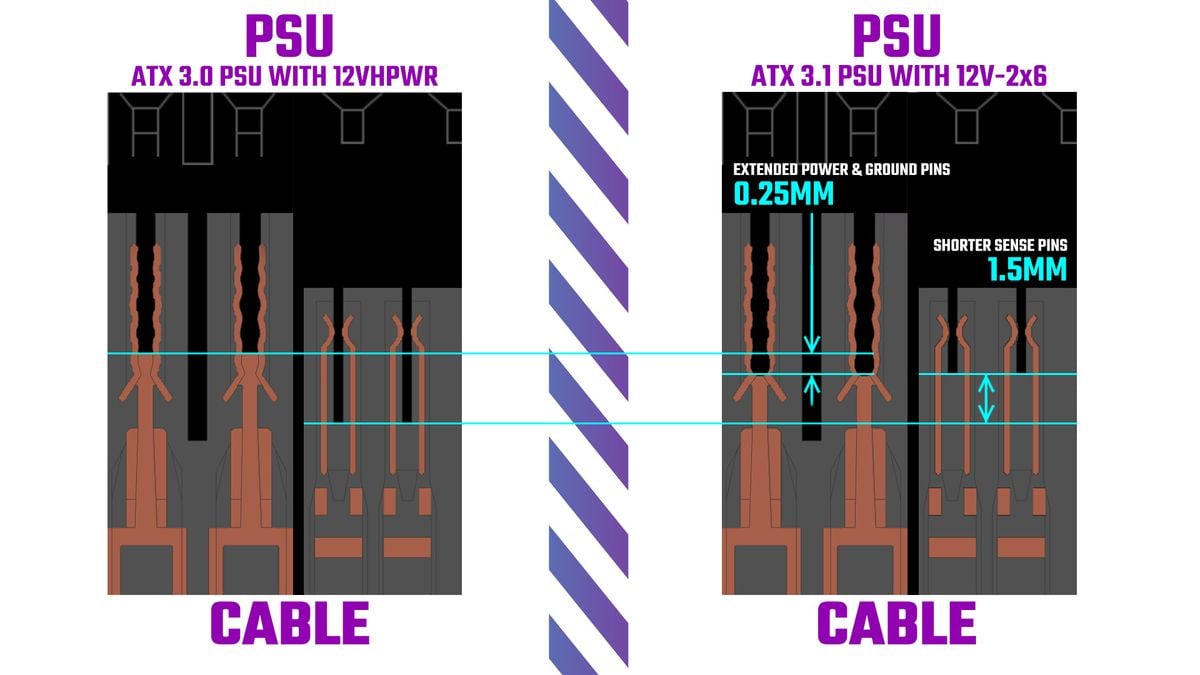

Le nouveau connecteur d'alimentation 12V-2x6 est entièrement compatible avec le connecteur 12VHPWR. Essentiellement, le nouveau connecteur 3.1 semble presque identique, est entièrement interchangeable et peut remplir toutes les fonctions de l'ancien connecteur, mais avec des améliorations en termes de sécurité et d'efficacité. Plus précisément, les broches d'alimentation ont été allongées de 0,25 mm pour améliorer la fiabilité de la connexion en agrandissant la surface de contact et en réduisant les températures. De plus, les broches de signal ont été raccourcies de 1,5 mm pour permettre aux utilisateurs de brancher plus facilement le connecteur afin d'obtenir la connexion la plus sûre et la plus fiable.

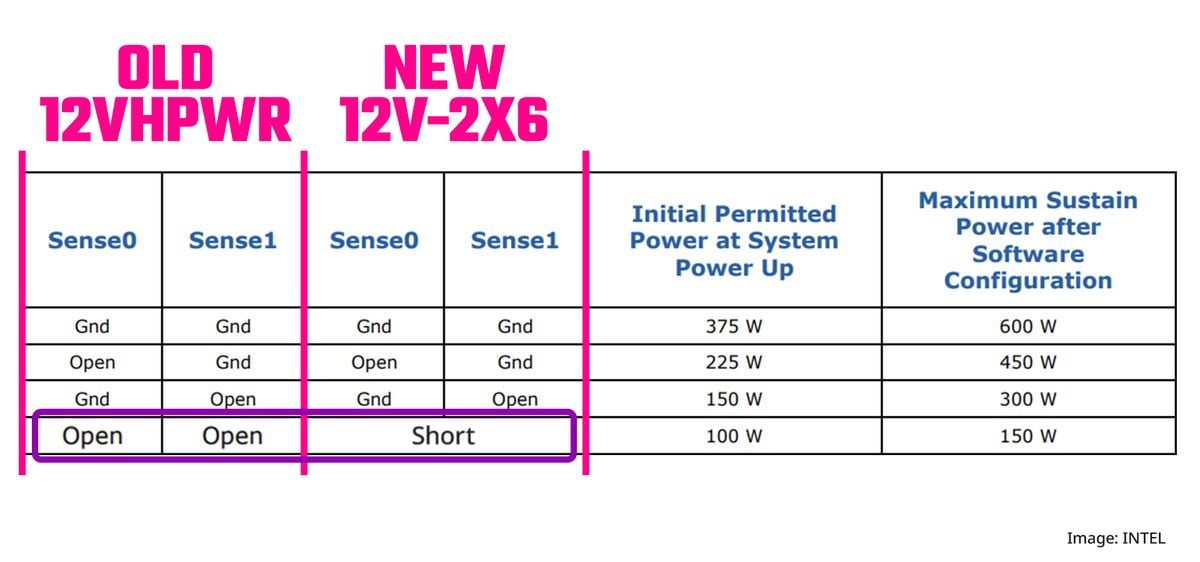

Comme détaillé dans les nouvelles spécifications Intel ATX 3.1, une fois que le câble est connecté aux broches GPU « Sence 0 » et « Sens 1 », il sera court-circuité par le GPU en interne. Cela enverra un signal à un bloc d'alimentation indiquant que la connexion est sécurisée et étroite et que le GPU est prêt à recevoir l'alimentation.
Alors qu'avec les anciens ATX 3.0, ces broches étant ouvertes signifie que la connexion entre le câble PSU et le GPU n'a pas besoin d'être étroite. Une surchauffe était souvent le résultat d’une telle connexion, ce qui constituait un danger pour la construction d’un PC.
Deux modes d'alimentation sont également introduits avec le connecteur d'alimentation 12V-2x6, 150W et 300W, offrant davantage d'options d'alimentation bas de gamme en plus des modes 450W et 600W.
Chacun de ces changements garantit que le connecteur d'alimentation 12V-2x6 améliore toutes les lacunes du connecteur 12VHPWR tout en offrant plusieurs améliorations en termes de performances et de fiabilité. De plus, la version du câble PSU et des connecteurs d'alimentation GPU peut être simplement identifiée de la manière suivante :
- Le connecteur 12VHPWR (ancien type) est étiqueté « H+ ».
- Le connecteur 12V-2x6 (nouveau type) est étiqueté « H++ ».
Les connecteurs et câbles H+ et H++ sont compatibles entre eux et fonctionneront bien. Cependant, en combinant H+ avec un câble H++, vous ne bénéficierez pas de tous les avantages de sécurité supplémentaires qu'apporte l'ATX 3.1. Plus précisément, la combinaison de H+ et H++ perd la connexion plus étroite fournie par l'utilisation uniquement de connecteurs H++.
Implémentation et améliorations de l'ATX 3.1 de Cooler Master
À Cooler Master, nous avons déjà commencé à mettre à jour certains de nos blocs d'alimentation pour assurer la compatibilité ATX 3.1. Chacun de nos blocs d'alimentation ATX 3.1 comportera les connecteurs améliorés décrits ci-dessus, permettant une durabilité améliorée et des températures globales plus basses.
La raison pour laquelle tant d'attention est accordée à la sécurité du nouveau câble 12V-2x6 est due aux problèmes de surchauffe que certains utilisateurs ont rencontrés avec l'ancien câble 12VHPWR. Ce problème de surchauffe provenait souvent du câble plié, ce qui augmentait la résistance électrique le long de la section pliée et réduisait la surface de contact des broches du connecteur. Pour répondre à ce problème de sécurité, Cooler Master a conçu ses connecteurs avec un angle de 90 degrés ; réduisant considérablement la tension exercée sur le câble. Cette conception a déjà été mise en œuvre sur nos câbles 3.0 actuels et continuera également à être utilisée sur les prochains câbles PSU ATX 3.1.

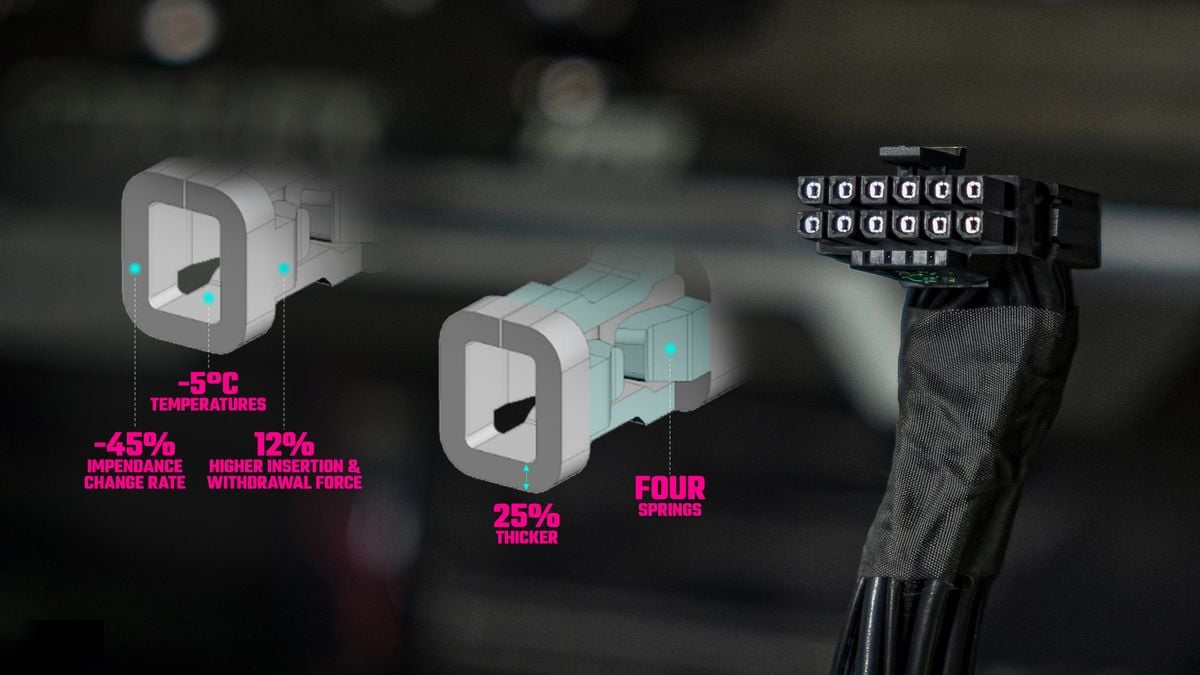

De plus, nos connecteurs 12V-2x6 à 90 degrés incluent des améliorations telles qu'une flexibilité accrue, 4 ressorts pour une plus grande zone de contact avec une impédance plus faible et une borne 25 % plus épaisse. Chacune de ces améliorations signifie que nos connecteurs ont un taux de changement d'impédance inférieur de 45 %, une force d'insertion/retrait moyenne supérieure de 12 % et des températures inférieures de 5 °C.
Série de blocs d'alimentation Cooler Master qui prendra bientôt en charge ATX 3.1 :
X Silent Edge Platine
X Silent MAX Platine
X Puissant Platine
V Platine V2
MWE Bronze V3 (bientôt disponible)
G Gold V2 (bientôt disponible)
GX III Or
GX II Or
V SFX Platine
V SFX Or
MWE Or V2
Conclusion
Compte tenu des améliorations apportées par ATX 3.1, c’est le bon moment pour préparer la mise à niveau de votre version pour qu’elle fonctionne avec la nouvelle spécification. Pour vous aider à planifier une construction et à déterminer la puissance dont vous aurez besoin, consultez notreCalculateur de bloc d'alimentation.
