Dans le processus de construction de votre propre PC, l’installation du bloc d’alimentation sera probablement l’une des étapes ultérieures. Alors que les blocs d’alimentation sont souvent négligés et mis de côté à côté des GPU et des processeurs sophistiqués, aucun composant ne s’allumera même sans le bloc d’alimentation. En tant que tel, le bloc d’alimentation est sans doute la partie la plus importante de votre PC et mérite donc un soin particulier et une attention particulière lors de son installation. Ci-dessous, nous passons en revue les étapes générales requises pour l’installation d’un bloc d’alimentation. Veuillez noter que vous devrez peut-être suivre des étapes supplémentaires pour votre version spécifique.
Comment installer un bloc d'alimentation en toute sécurité ?
Étape 1
Pendant tout ce processus, assurez-vous que rien n'est jamais branché sur le secteur et que le bloc d'alimentation est toujours éteint.

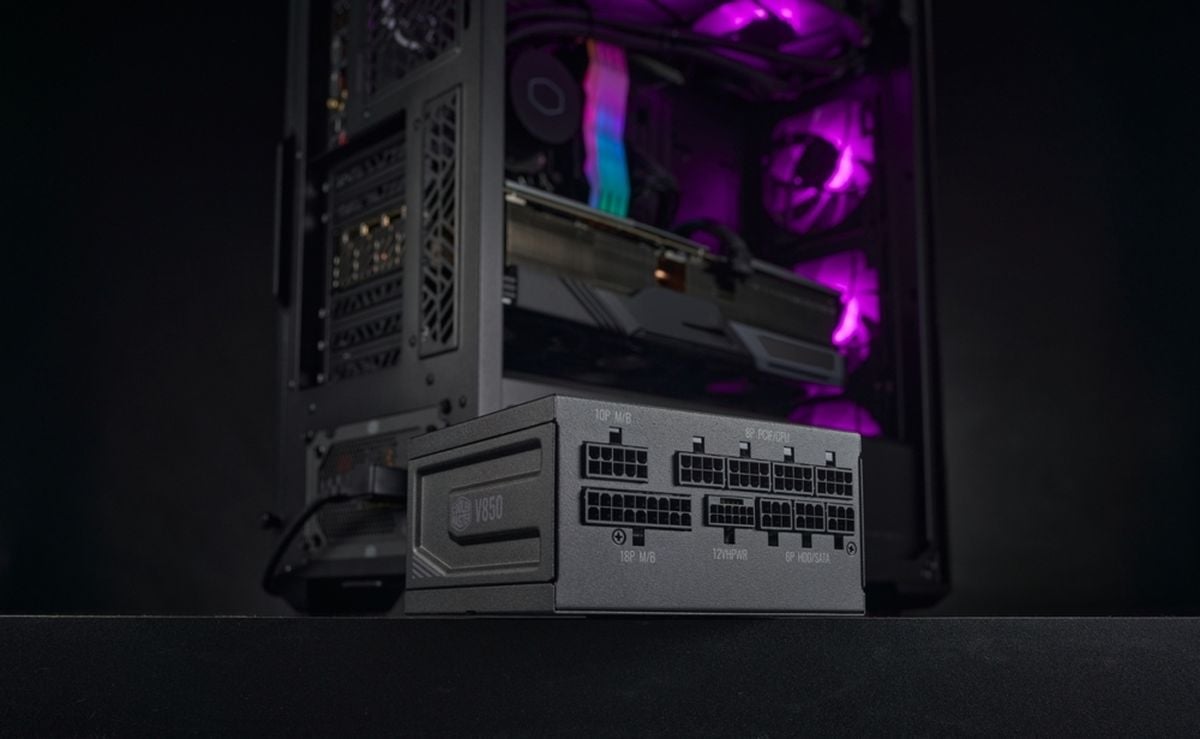

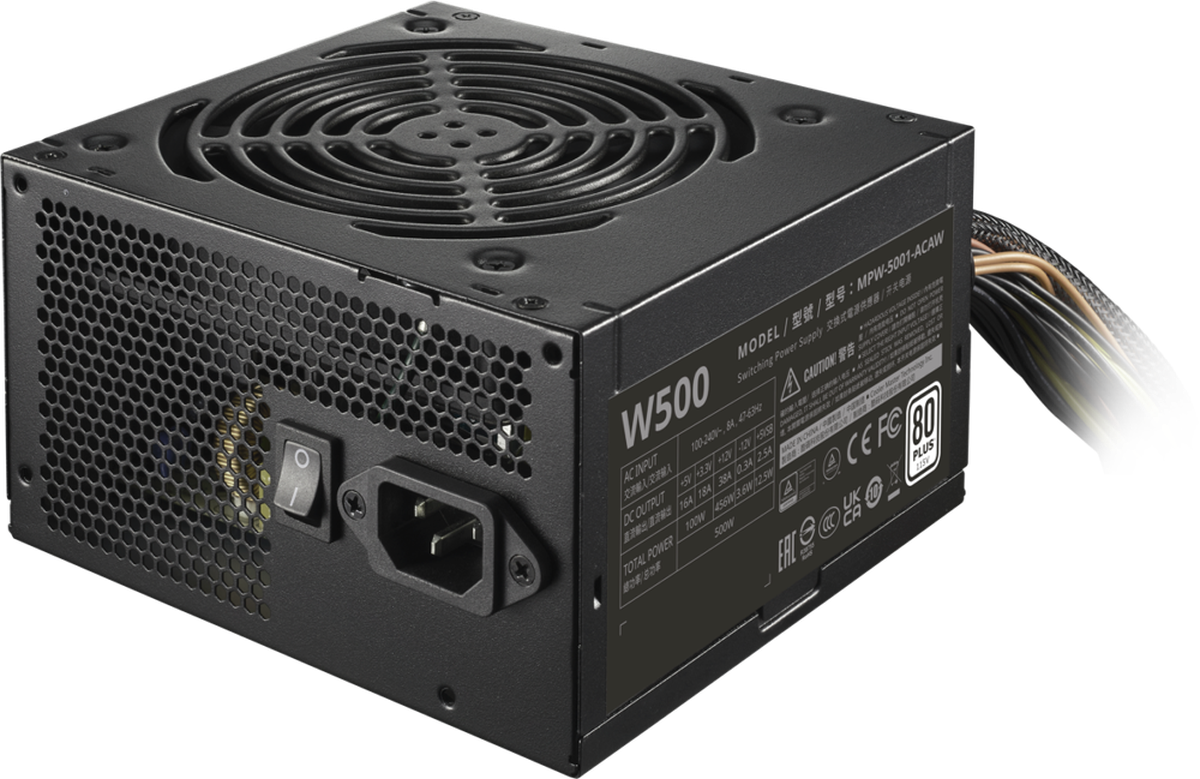

Cette étape s'applique uniquement aux blocs d'alimentation dotés d'un câblage modulaire, où tous les câbles sont détachés. Si votre bloc d'alimentation ne dispose pas de câblage modulaire et que tous les câbles sont déjà connectés, vous pouvez passer à l'étape 2. Si vous n'êtes pas sûr, veuillez consulter leÉLITE NEX Blanc W500comme exemple d'un bloc d'alimentation avec des câbles fixes.

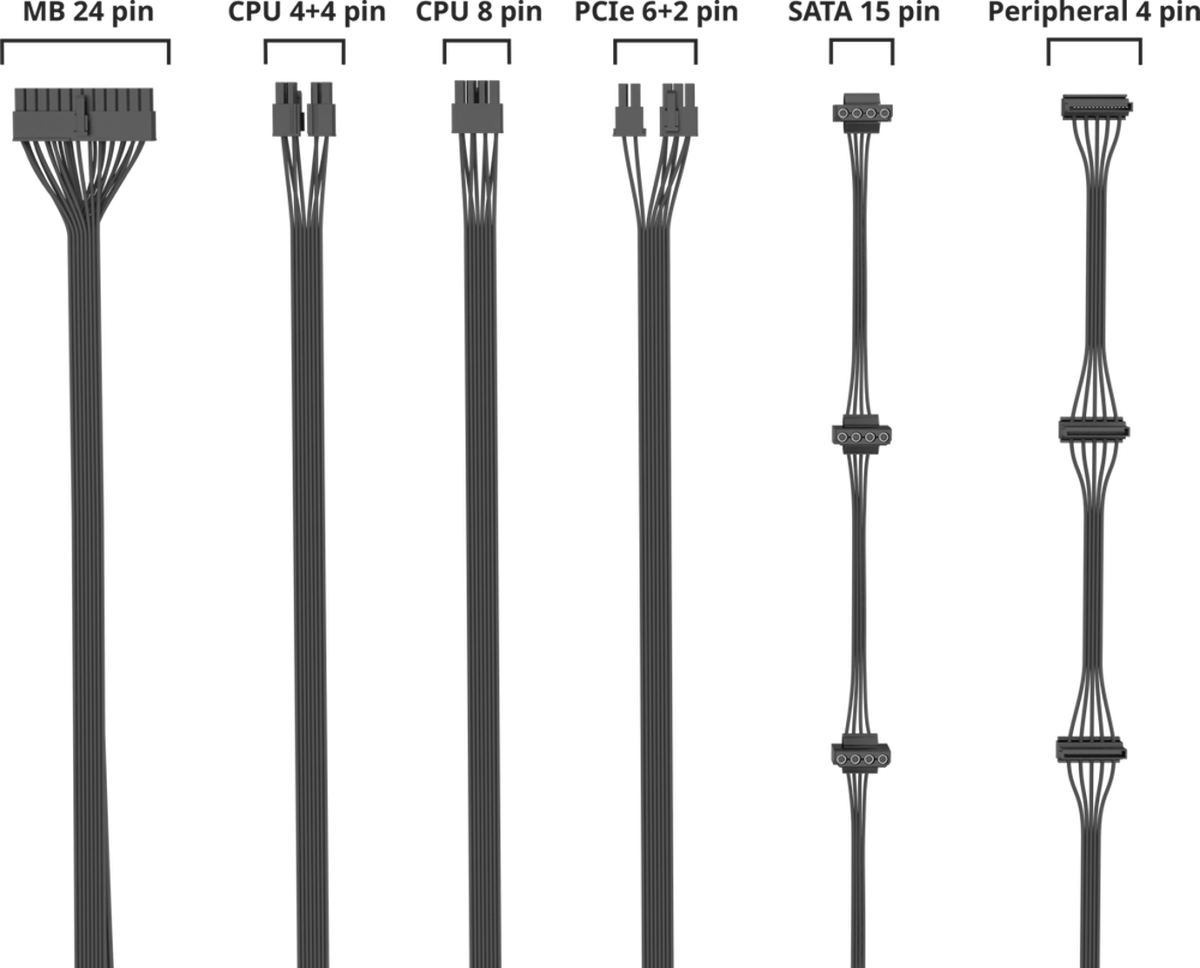

Organisez tous les câbles que vous avez reçus avec votre bloc d'alimentation et connectez le connecteur d'alimentation du processeur 4 + 4 broches ou 8 broches, le connecteur d'alimentation du GPU PCIe (vérifiez les spécifications de votre GPU pour vous assurer de connecter le nombre correct de connecteurs PCIe) et le connecteur de la carte mère 1 x 24 broches. En fonction de votre version, vous devrez peut-être également utiliser un connecteur d'alimentation SATA ou un deuxième connecteur d'alimentation CPU. Assurez-vous de vérifier les manuels et les spécifications de tous vos composants pour vous assurer de connecter tous les câbles dont vous avez besoin au bloc d'alimentation, y compris le câble PCIe 6 + 2 broches si nécessaire et tous les câbles périphériques.
Si vous utilisez un câble 12VHPWR, qui est le connecteur d'alimentation qui doit être utilisé avec les GPU PCIe Gen 5 tels que la série 40 de Nvidia, veillez à ce que le câble soit entièrement et solidement connecté à votre GPU et n'appliquez qu'une force parallèle lorsque vous branchez le câble dans la prise du GPU. Assurez-vous de ne pas plier ou tordre le câble lorsque vous le branchez ou le débranchez. De plus, assurez-vous de ne pas utiliser de câbles non standards non conformes à la configuration standard de vos composants, de ne pas utiliser de câbles adaptateurs inutiles et de ne pas utiliser ou stocker vos câbles à proximité de sources de chaleur. Découvrez le propre angle de 90 degrés de Cooler MasterCâble adaptateur 12VHPWRqui offre une sécurité et une durabilité améliorées en résolvant de nombreux problèmes potentiels rencontrés avec les câbles 12VHPWR standard.
Étape 2
Si vous ne l'avez pas déjà fait, retirez les panneaux latéraux du boîtier de votre PC et recherchez le boîtier du bloc d'alimentation, généralement situé vers le bas du boîtier. Insérez votre bloc d'alimentation avec le ventilateur orienté vers le bas. Veuillez noter que l'emplacement de votre boîtier d'alimentation et la manière dont vous y accédez peuvent différer selon votre cas.
Étape 3
Organisez chaque câble dans votre boîtier afin qu'il puisse atteindre correctement son composant concerné. Le câble 24 broches doit atteindre la carte mère, le connecteur 8 broches au CPU et les connecteurs PCIe au GPU.

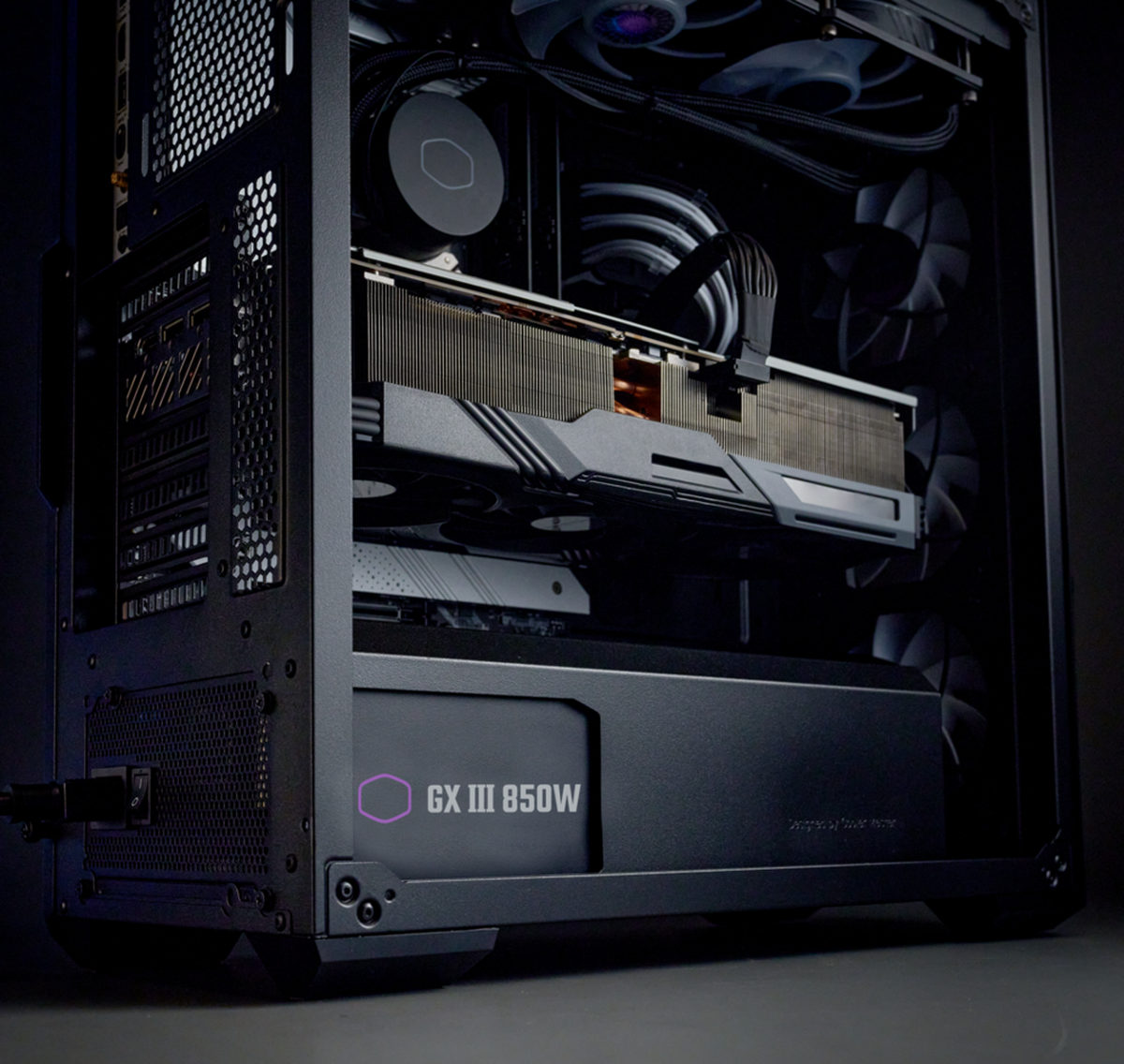

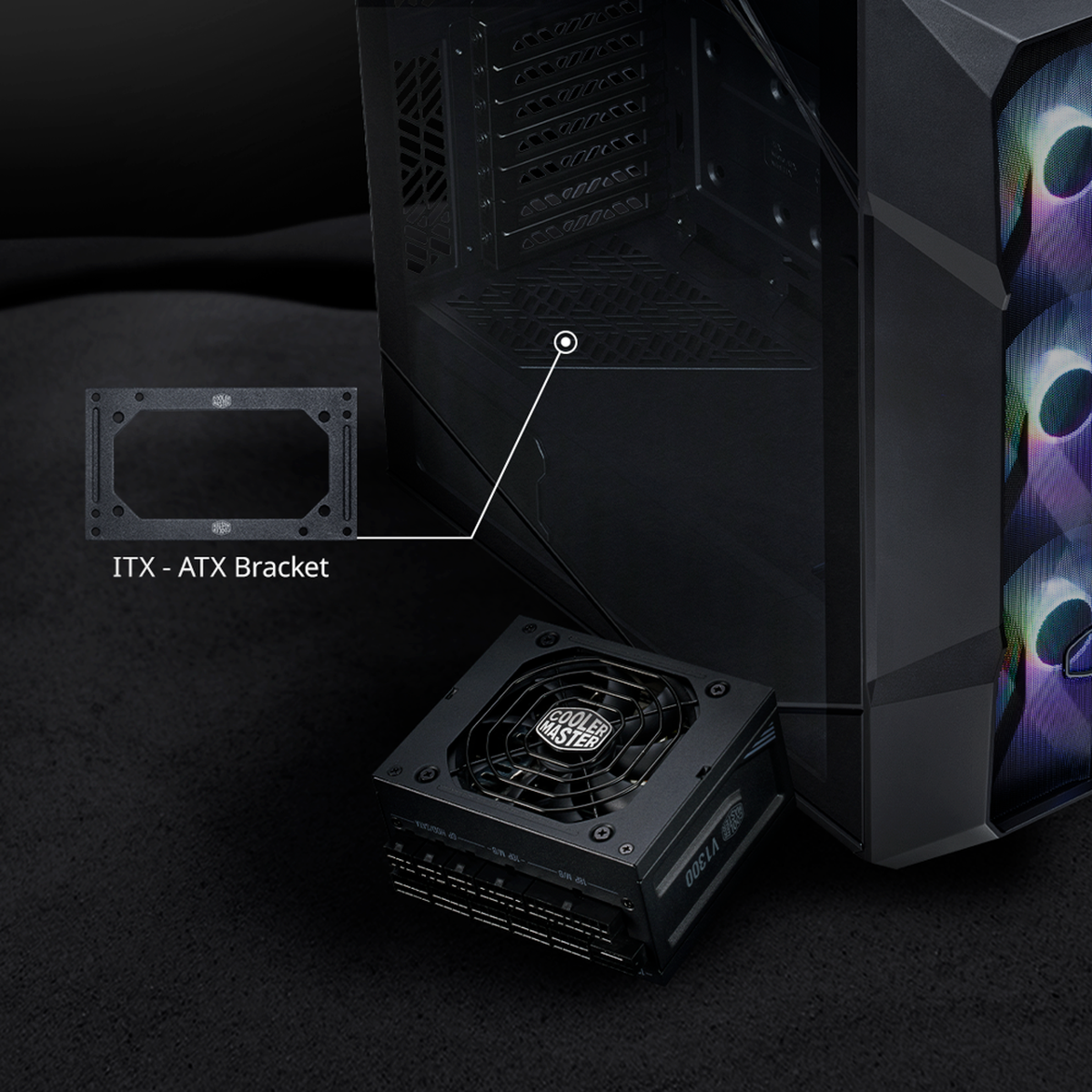

Veuillez noter que tant que vous disposez d'un bloc d'alimentation ATX, tel que leGX III Or 850, dans un boîtier ATX ou un bloc d'alimentation SFX dans quelque chose de plus petit comme un boîtier ITX, vous devriez pouvoir tout brancher sans problème. Les blocs d'alimentation ATX sont trop gros pour les boîtiers d'alimentation de boîtiers plus petits tels qu'un ITX. Les blocs d'alimentation SFX, en revanche, peuvent être utilisés avec des boîtiers ATX si le bloc d'alimentation est livré avec un support SFX vers ATX, comme on le voit avec des unités comme celles de Cooler Master.V SFX Platine 1100, et les câbles inclus sont suffisamment longs pour atteindre les composants concernés.
Conclusion
Et voilà ! L'installation d'un bloc d'alimentation n'est pas trop difficile. Prenez tout lentement et assurez-vous que tous les câbles dont vous avez besoin sont placés aux bons endroits dans votre machine.
Pour découvrir plus de sélections de blocs d’alimentation, veuillez consulter le site Web de Cooler Master. Bonne construction !
