HAF II
500

エアフローは均衡。ノイズは低く。

220mm Mighty40 F220 ×2
前面吸気ファン
180mm Mighty40 V180
リア排気ファン
430mm 最大 GPU 長
標準フロントファン装着時
79.98リットルのシャーシ容量
突起部を含む
アーキテクチャを見る 仕様を見る
スクロールして探索してください⌄

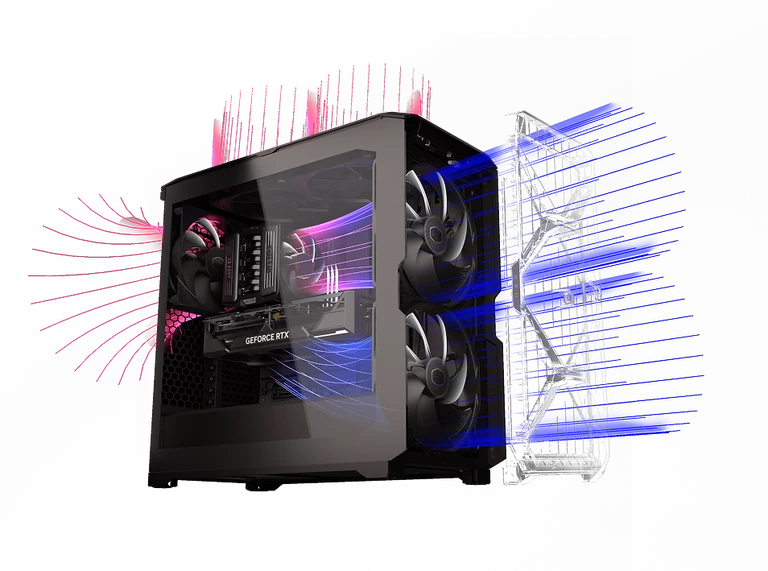

次世代エアフローのために設計

エアフローのために
緻密に調整。

HAF II 500のあらゆる部分が最大のエアフローを想定して設計されています。220mm前面吸気ファン2基、低抵抗の前後パネル、GPUエアガイドにより、これまでで最高のパフォーマンスケースを実現しました。

ハイライトされたポイントにマウスを移動します
HAF II 500 シャーシ分解図

180mm排気

背面180mmファンが熱い空気を効率的に排出し、システム全体のエアフローバランスを維持します。

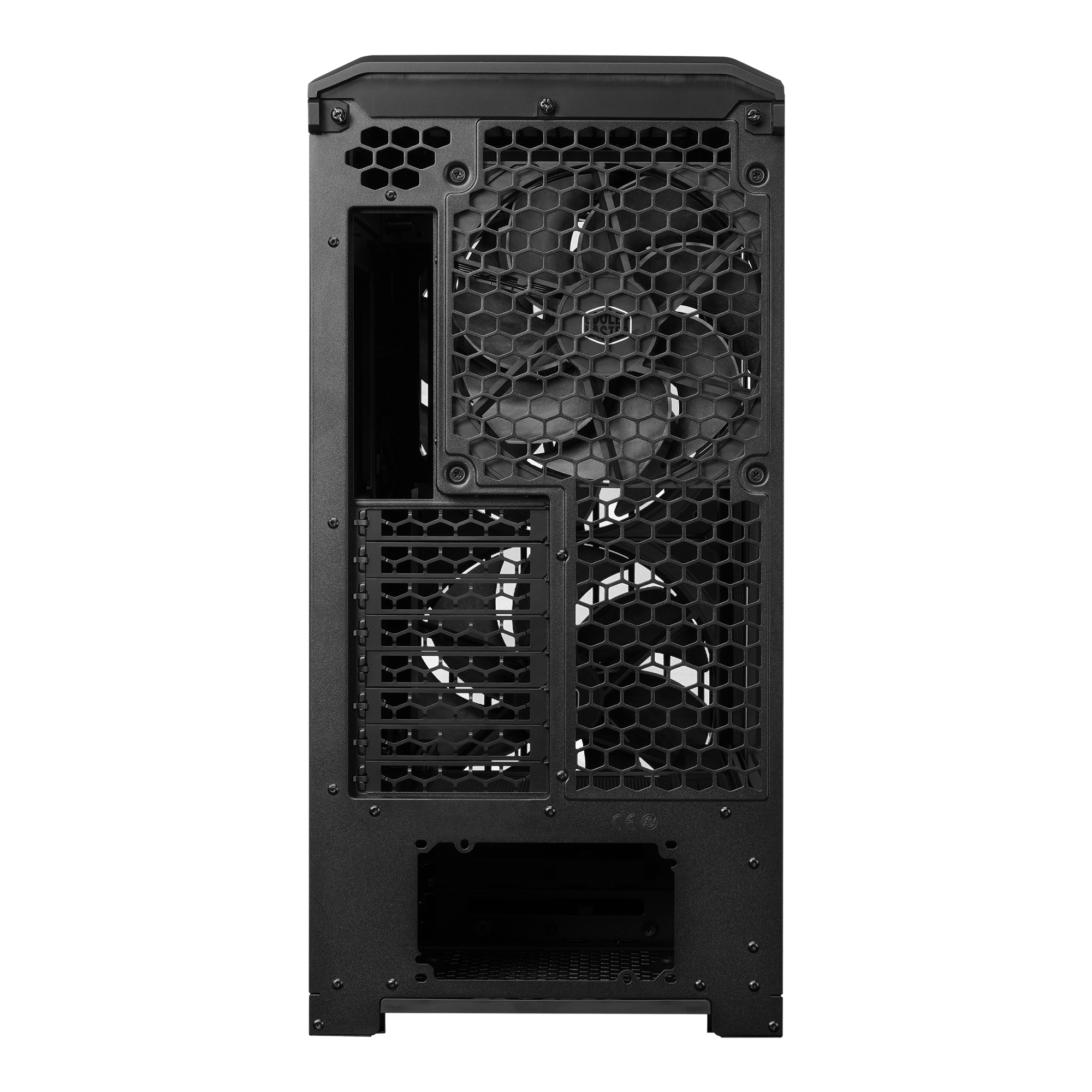

最適なリアパネル設計

大きなハニカムパターンにより、構造強度を損なわず最大の排気性能を実現します。

MasterRail – マウントシステム

スライドレールが複数のファン・ラジエーター構成に対応し、アップグレードやカスタム冷却を容易にします。

GPUエアガイド

冷気をグラフィックカードに直接向け、温度を下げパフォーマンスを高めます。

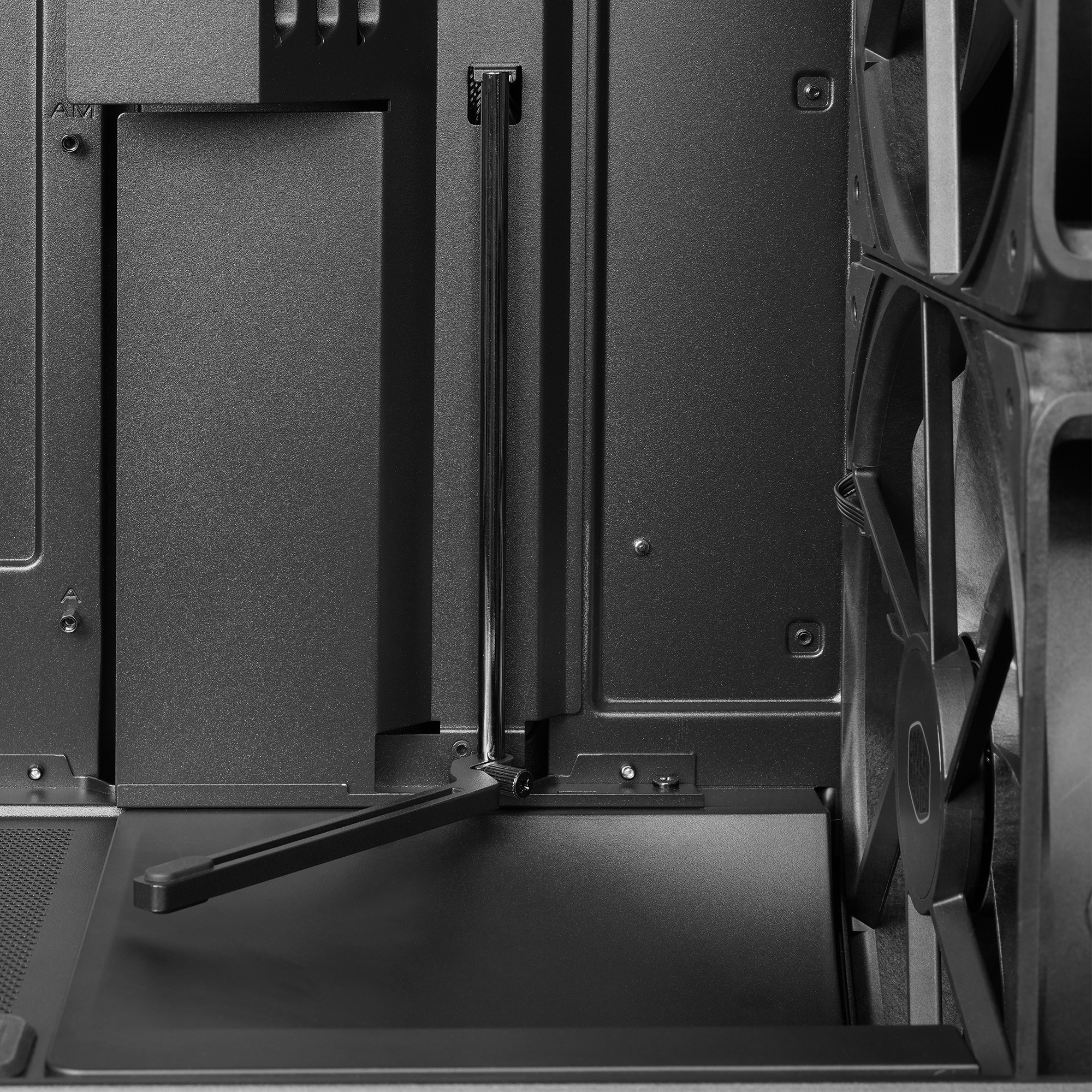

GPUサポート

一体型サポートブラケットがGPUのたわみを防ぎ、ビルドをしっかり固定します。

ケーブルルーティング

広いチャンネル、グロメット、固定ポイントでビルドをすっきり保ち、エアフローを妨げません。

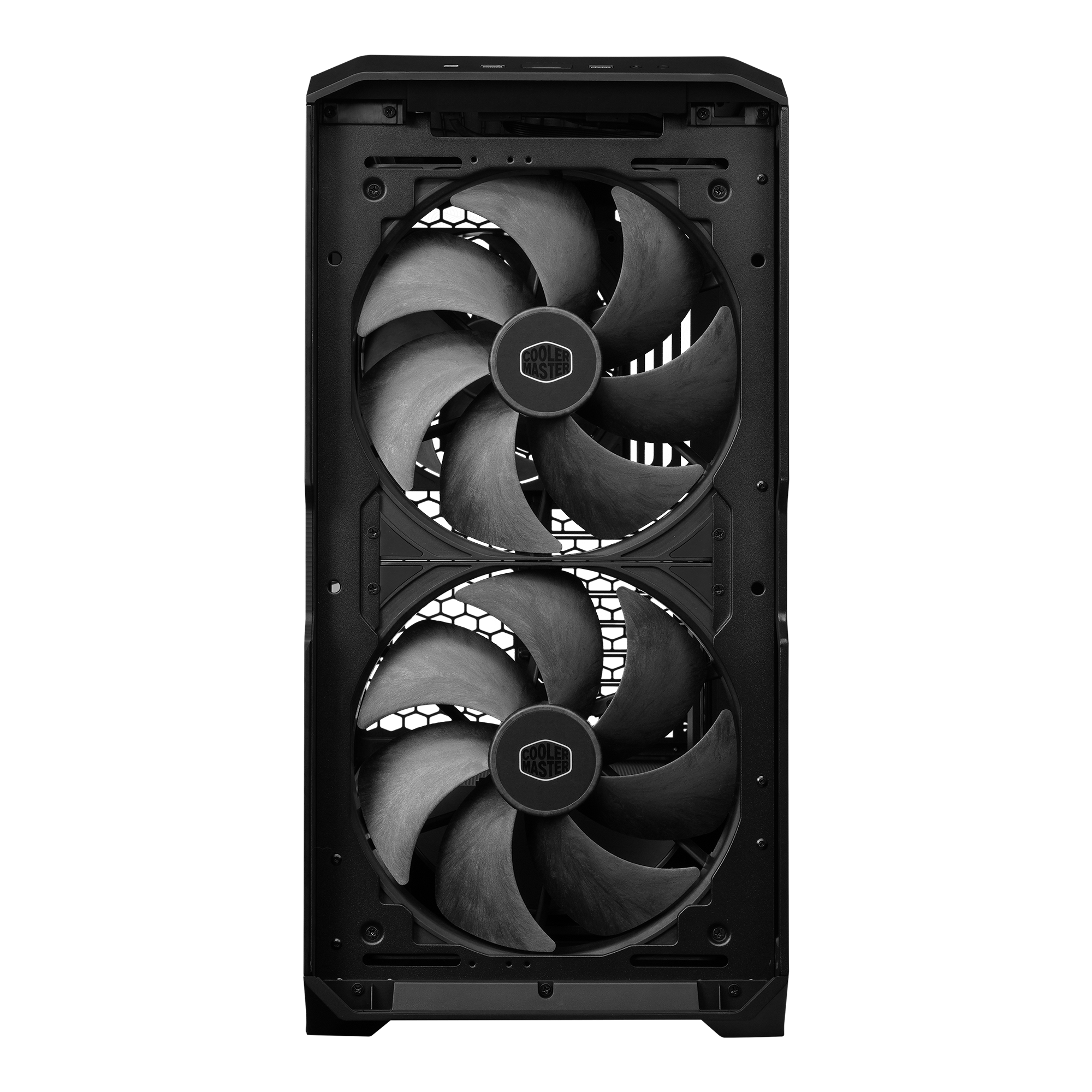

前面220mmデュアル吸気

2基の大型220mmファンが大量の冷気を取り込み、制御された騒音レベルで極限の冷却性能を発揮します。

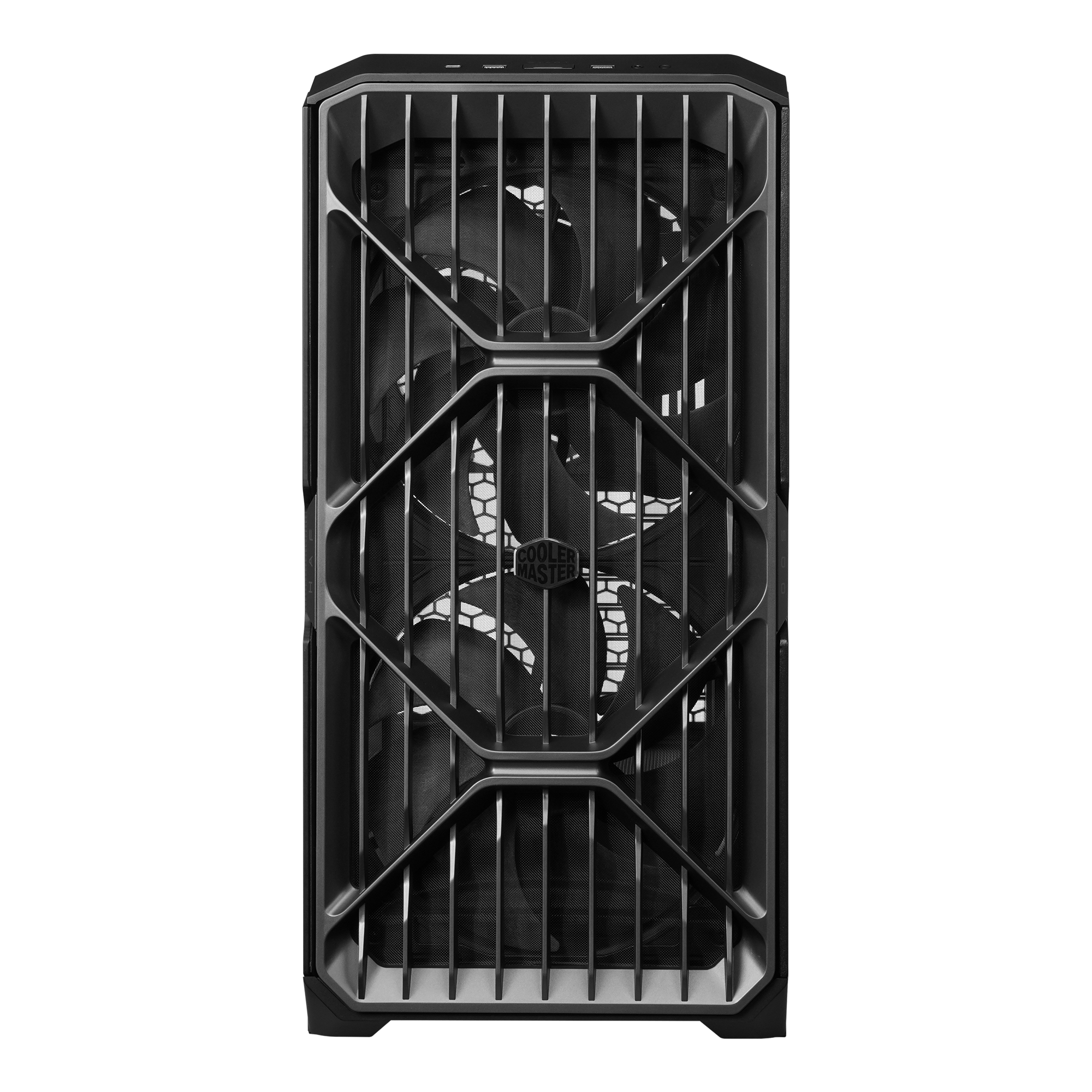

低抵抗フロントパネル

HAFシリーズの攻撃的なスタイルを保ちながら、空気抵抗を最小限に抑える設計です。

バランスを生み出す設計

ブレードから設計された大型ファン。

すべての Mighty40 ファンは同じ基盤から始まります。長期耐久性を考慮して構築されたデュアル ボール ベアリングと、洗練された音響バランスで高いエアフローを実現する空気力学的に設計された LCP ブレードです。その共有プラットフォームから、各ファンはケース内での特定の役割に合わせて調整されます。

Mighty40 ファンシリーズ

Mighty40 F220

現在、コンシューマー向け PC ケース用の最大かつ最も厚いファンです。 HAF II 500の吸気ファンとして使用。

コンシューマー向けPCケース最大・最厚の220 mmファン

  • 220 mm の直径により、前例のないエアフロー対騒音比が可能になります。
  • 正圧を維持するために必要なケースファンの数を減らし、システム全体の騒音を低減します。
  • ノイズが正規化された条件下で比類のないシステム冷却パフォーマンスを実現

一般的な PC ケースの抵抗に合わせて設計

  • 一般的な PC ケースの抵抗を考慮しながら、エアフローを最大化するように設計されています。
  • 一般的なケースの通気抵抗下で、同じ騒音レベルの SickleFlow 200 と比べて最大 2× のエアフローを実現
  • 実際の PC ビルドで魅力的な冷却パフォーマンスを実現

プレミアム素材

  • LCP ブレードは、サンプルから成形ユニットまで最大限の一貫性を実現し、設計どおりの空力性能を保証します。
Mighty40 ファンシリーズ

Mighty40 V180

現在、民生用PCケース用排気ファンとしては最大規模。 HAF II 500 の排気ファンとして使用され、排気エアフローと吸気のバランスを保ち、エアフローケースにおける長年の排気ボトルネックを軽減します。

コンシューマ PC ケース向けの最も厚い 180 mm ファン

  • そのサイズ カテゴリ内で強化されたエアフローと静圧を実現
  • 騒音が正規化された条件下で優れたシステム冷却性能を実現

卓越したケースファンのパフォーマンス

  • 汎用性の高い設計により、PC ケースの換気シナリオでも優れたエアフロー対騒音比を維持します。
  • 一般的なケースの通気抵抗下で、同じ騒音レベルの SickleFlow 200 と比べて約 1.4× のエアフローを実現

プレミアム素材

  • LCP ブレードは、サンプルから成形ユニットまで最大限の一貫性を実現し、設計どおりの空力性能を保証します。
HAF
独立したテスト — Cybenetics

テスト済み。実証済み。#1。

Cybenetics の独立テストが、HAF II 500 のノイズ正規化冷却性能を実証。

#1
CPU
#1
GPU
A
騒音評価
Cybenetics レポート全文を見る
バランスのとれたエアフロー

大きなエアフロー。低い RPM。

デュアル 220 mm 吸気ファンと 180 mm 排気ファンが、低回転で大風量を生み出します。

203.8 CFMF220 最大風量
161.5 CFMV180 最大エアフロー
3.1 mmH₂OF220 静圧
4.0 mmH₂OV180 静圧
40 mmファンフレームの厚さ
デュアルボールベアリングの設計
Mighty40 F220 および Mighty40 V180 ファンのエアフロー比較グラフィック
低い通気抵抗

空気を、自由に。

前面と背面の通気口が開いているため、ファン周囲の抵抗が軽減されます。

前開き大容量吸気経路
後部オープン排気制限が少なくなる
HAF II 500 のフロント インテークとリア ベンチレーションのエアフローの拡大図
パフォーマンスの背後にあるアーキテクチャ

空気の流れのためのスペースを確保します。

スプリットレベルのルーティングにより、特大の 180 mm 後方排気用のス​​ペースが生まれます。

15–40 mmケーブル配線のクリアランス
180 mm後部排気ファンスペース
HAF II 500 背面ケーブルスペースと 180 mm 排気ファンレイアウト

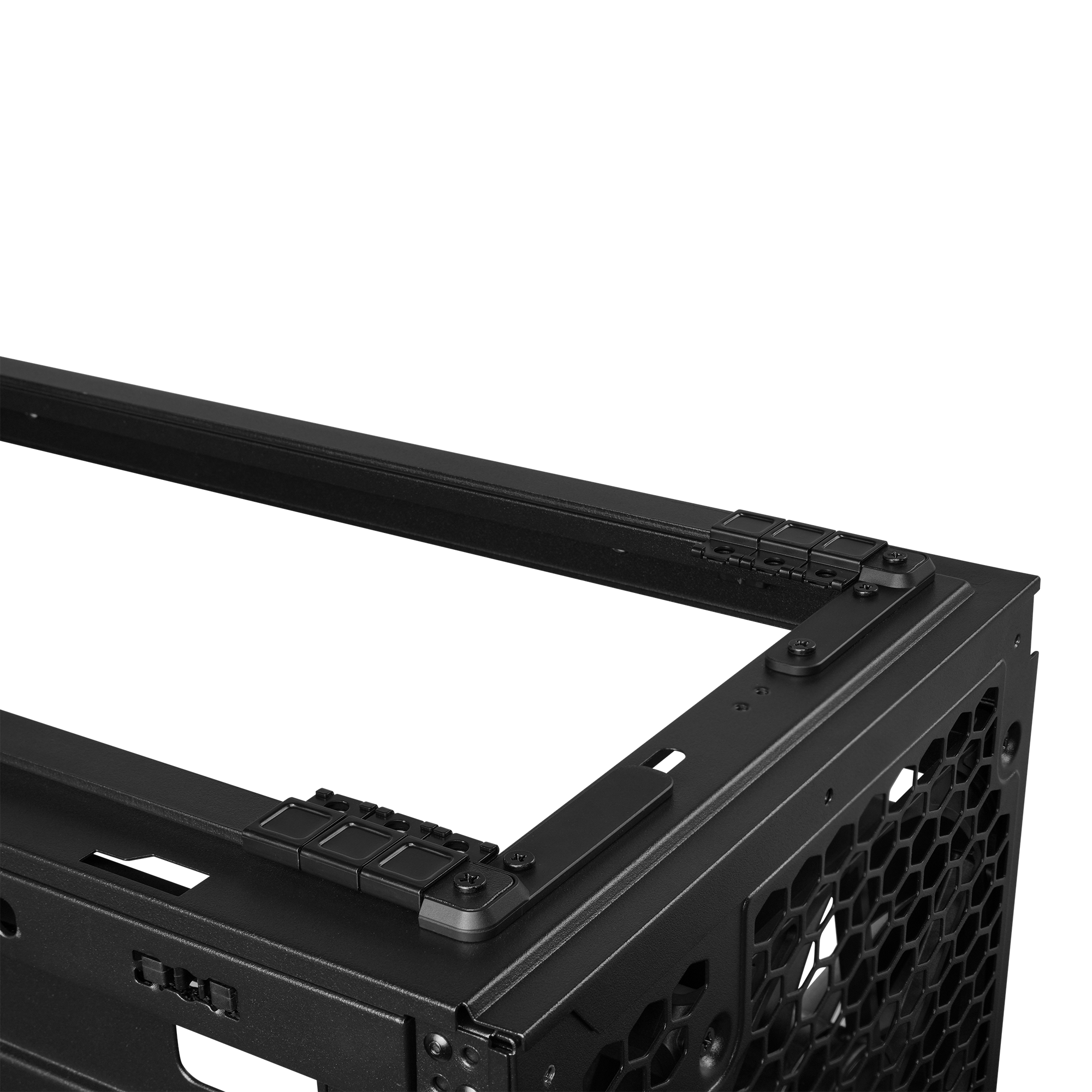

MasterRail 多目的取り付けシステム

レールはひとつ。組み方はもっと自由に。

MasterRail は、さまざまなファン、ラジエーター、将来のアクセサリに合わせてスライドします。

MasterRail は 120、140、180 mm ファンとラジエーター構成をサポート
ファン & ラジエーターの先へ

スライド。位置。安全な。

実際に使用する金具を中心に取り付け位置を調整してください。

3 × 120 / 140トップファンのサポート
2 × 160 / 180トップファンのサポート
HAF II 500 調整可能なトップ レール システムの拡大図
スライド式ケーブルカバー

ケーブルを隠す。空気を導く。

スライド カバーは、ボード周囲の空気の流れを確保しながら、ケーブルをすっきりさせます。

集中化ルーティングチャンバー
通気口付きメモリ側の空気経路
シャーシ内で強調表示されている HAF II 500 スライド ケーブル カバー
デュアルモード GPU ホルダー

大型 GPU のための設計。

輸送用に 1 枚の GPU をクランプするか、それぞれ最大 72 mm の厚さのカードを 2 枚サポートします。

1 GPU安定性を高めるクランプモード
2 × 72 mmデュアル Thick-GPU のサポート
2 枚のグラフィックス カードをサポートするデュアルモード GPU ホルダー
熱を優先したエアフローディバイダー

GPU へ、まっすぐ風を送る。

下部の吸気口は分割されており、最もホットなハードウェアに直接狙いを定めています。

監督インテークを GPU に下げる
保守済みドライブ / PCIe 冷却
冷気をグラフィックス カードに向けるエアフロー ディバイダー
ワークステーションの互換性

ゲーミング。AI。ワークステーション。

レンダリング、シミュレーション、または AI ワークロード用に最大 4 つのデュアルスロット GPU を実行します。

4 × dual-slotGPU構成
430 mmGPUの最大長
HAF II 500 3D デザイン作業に使用されるディスプレイの横にあるワークステーションのセットアップ

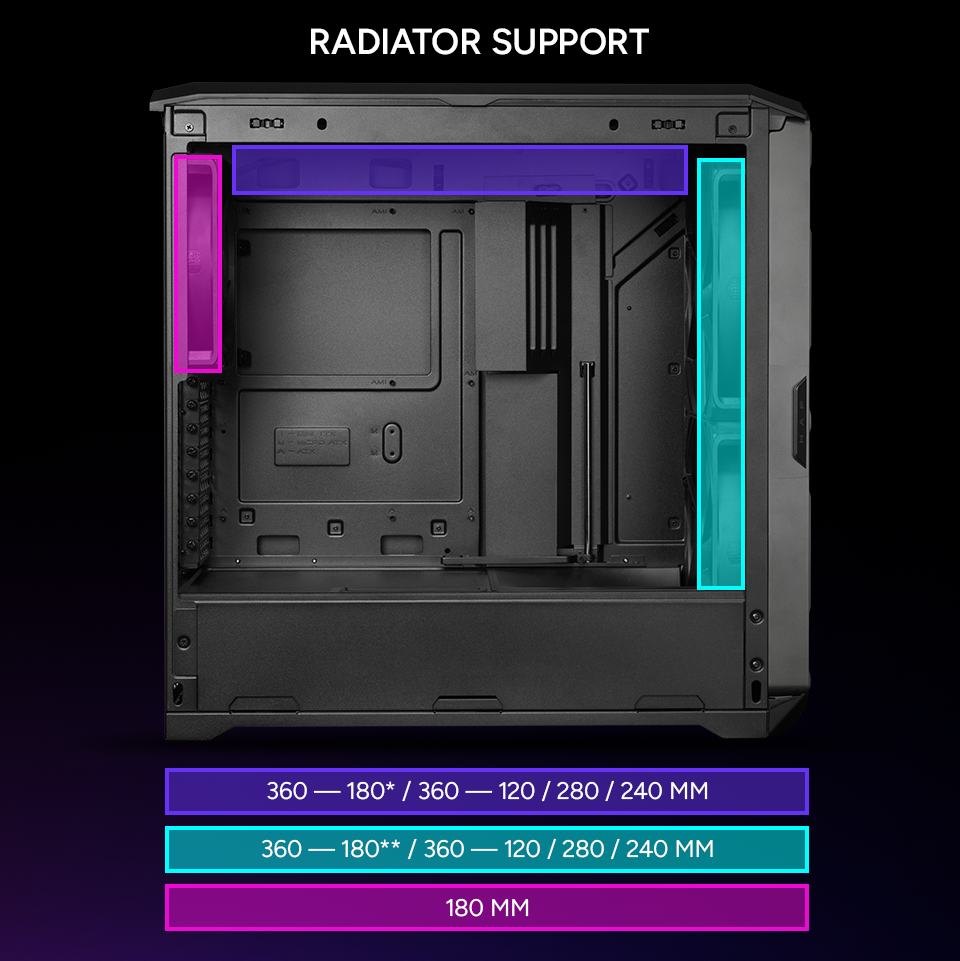

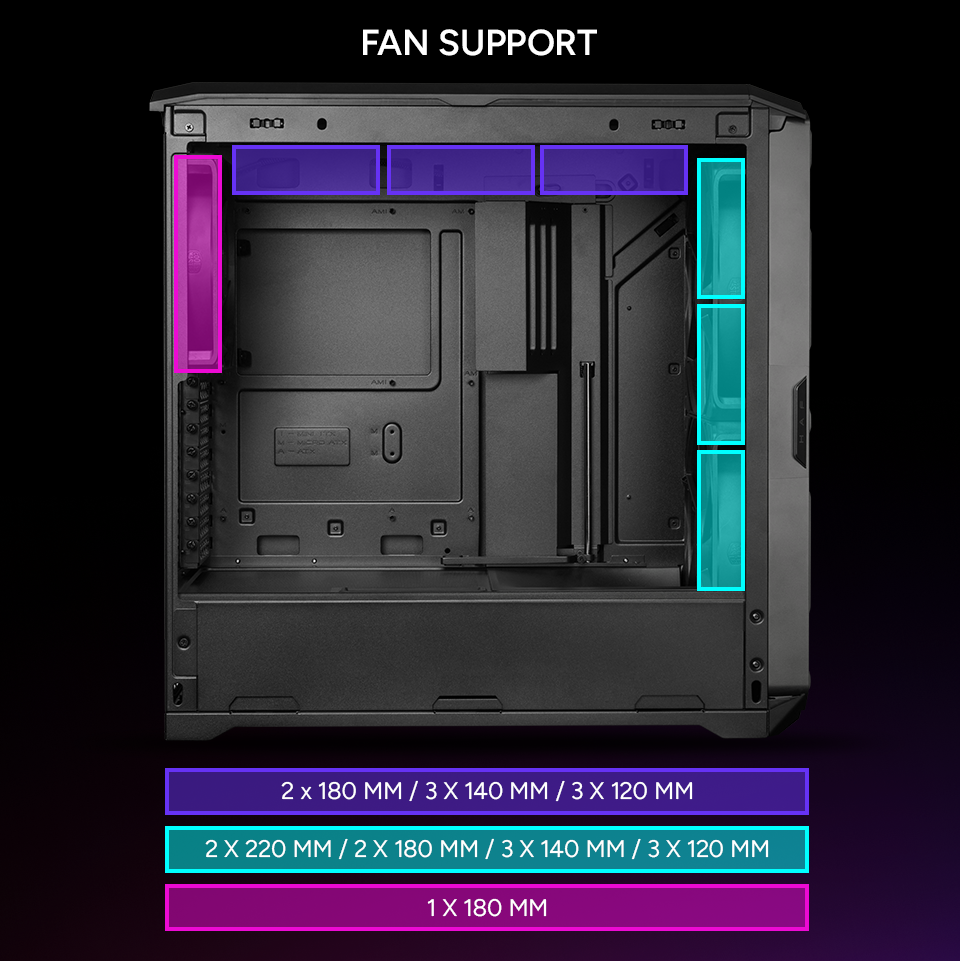

柔軟な冷却互換性

空冷か水冷か。選ぶのはあなた。

幅広いファンとラジエーターのサポートにより、ワークロードに応じた冷却レイアウトが可能になります。

360 mmトップラジエータークラスのサポート*
360 mmフロントラジエータークラスのサポート*
HAF II 500 ファンとラジエーターのサポート ゾーンを示す図

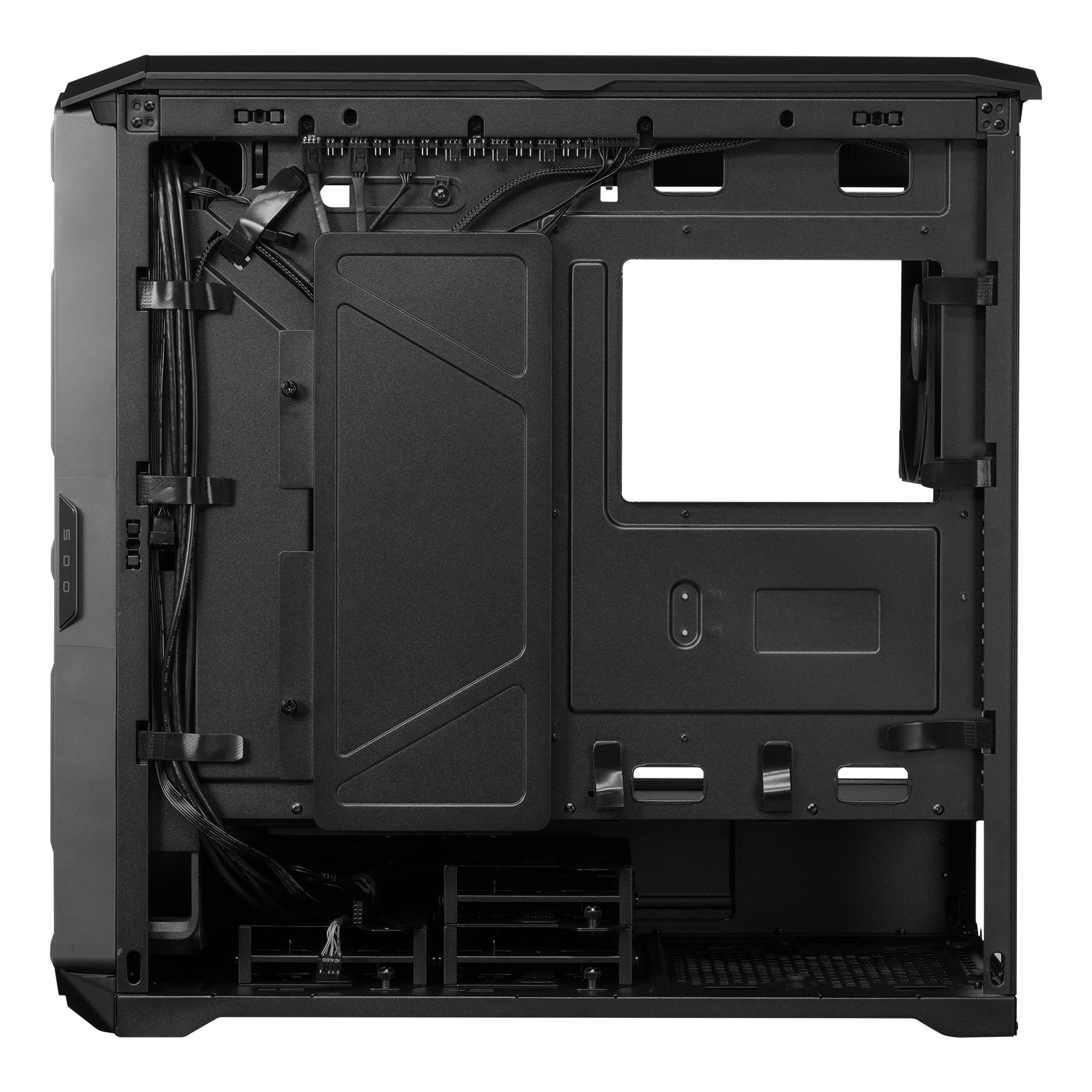

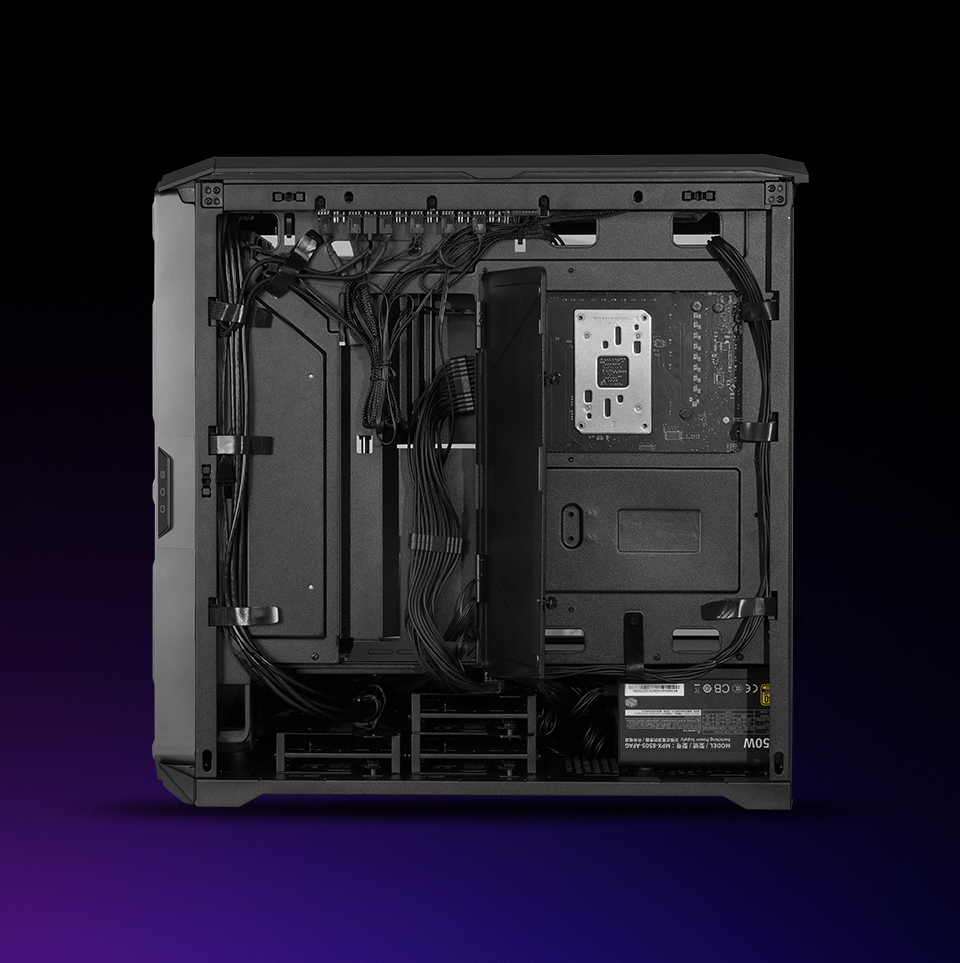

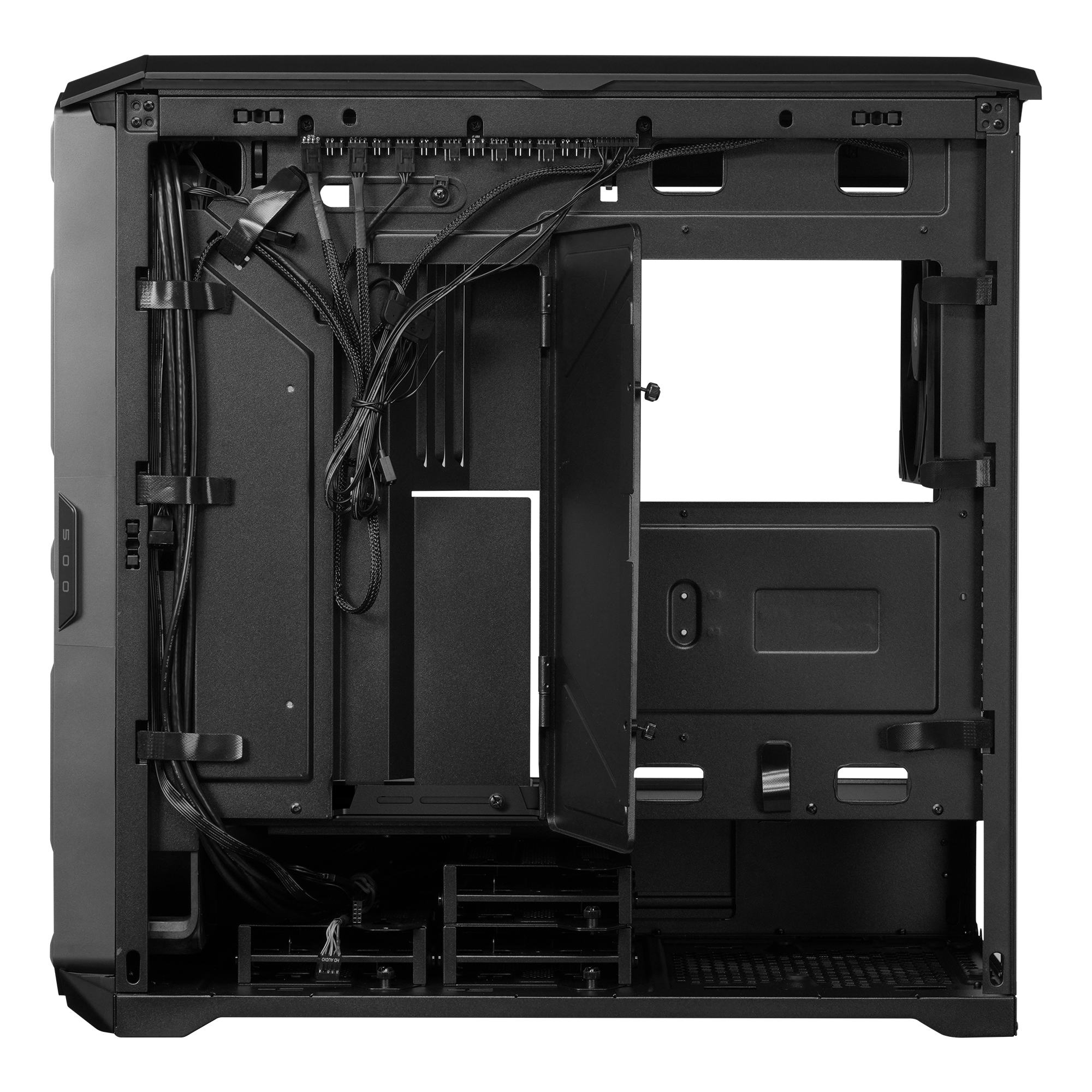

最適化されたケーブル配線エクスペリエンス

配線は整然。エアフローは明快。

ゾーン分けされたケーブルスペースにより、メインチャンバーが清潔に保たれ、保守が容易になります。

ゾーン化されたケーブルルーティングボリューム
統合されたケーブルストラップ
ケーブル配線を示す HAF II 500 の前面および背面の内部図
製品仕様

仕様。

製品名HAF II 500
寸法 (長さ × 幅 × 高さ) (長さ×幅×高さ)突起557 × 262 × 548 mm
音量79.98 L
マザーボードのサポートMini-ITX, Mini-DTX, Micro-ATX, ATX, CEB (ATX-compatible standoff pattern), E-ATX up to 310 mm wide (ATX-compatible standoff pattern)
材料SGCC chassis (0.7–0.8 mm), ABS panel, tempered-glass left side panel, SGCC right side panel
クリアランスCable routing: 15–40 mm · CPU cooler: 221 mm Intel / 220 mm AMD · PSU: 150 mm north-south drive orientation / 210 mm east-west · GPU length: 430 mm with Mighty40 F220 fans installed
GPU 厚さGPU を 2 枚搭載時は各 72 mm、4 枚搭載時は各 40 mm
防塵フィルターTop / Front / Bottom (PSU)
拡張スロット8
ドライブ ベイのサポート - 3.5 インチ / 2.5 インチ3 / 6 with PSU ≤150 mm; 2 / 4 with PSU over 150 mm and ≤210 mm
トップファンのサポート3 × 120 / 140 mm, or 2 × 160 / 180 mm
フロントファンのサポートDefault: 2 × 220 mm; with MasterRail: 3 × 120 / 140 mm, or 2 × 160 / 180 mm
背面ファンのサポート1 × 180 mm
プリインストールされたファンFront: 2 × Mighty40 F220 · Rear: 1 × Mighty40 V180
ファンハブ6 × PWM + 6 × ARGB ports; 54 W total power capacity
ラジエーターサポートTop: 240 / 280 / 360-120 / 360-180 mm (conditional) · Front with MasterRail: 240 / 280 / 360-120 / 360-180 mm (conditional)
フロントI/O1 × USB 3.2 Gen 2×2 Type-C · 2 × USB 3.2 Gen 1 Type-A · 1 × 3.5 mm headset jack · Power LED · Reset switch
保証Case: 2 years · Fans: 5 years
製品名Mighty40 F220
寸法220 × 220 × 40 mm
定格電圧/最大電流12 V DC / 0.5 A
スピード200–1050 rpm
最大エアフロー203.8 CFM
最大圧力3.1 mmH₂O
1mでの最大騒音36 dB(A)
ベアリングDual Ball Bearing
材料PBT frame / LCP blade
重さ500 g
保証5 years
製品名Mighty40 V180
寸法180 × 180 × 40 mm
定格電圧/最大電流12 V DC / 0.3 A
スピード250–1370 rpm
最大エアフロー161.5 CFM
最大圧力4.0 mmH₂O
1mでの最大騒音34 dB(A)
ベアリングDual Ball Bearing
材料PBT frame / LCP blade
重さ425 g
保証5 years

* フィット感は隣接するハードウェアとコンポーネントの厚さによって異なります。
