水の力を解き放つ

2,500 kW 液体対液体インロウ CDU

Cooler Masterの2,500 kW液体対液体インロウ冷却液分配ユニット（CDU）は、2,500 kWの熱負荷を管理します。CDUは1台のブレージングプレート熱交換器（BPHE）を使用することで、一次ループと二次ループを効果的に分離します。これにより、データセンターに高容量の液体冷却を提供し、電力密度とコンピューティング密度を大幅に向上させます。高効率熱交換器は、2,500 kWの熱を放散しながら、5℃の接近温度差（ATD）を実現します。

特長


  • 最大2,500kWまで効率的に冷却。
  • 2°Cから45°Cの施設給水温度に対応（ASHRAE W2〜W4液冷クラス）。
  • 最大二次側流量：4,200 LPM。
  • 46Uインロー筐体。
  • ガスケットレスのステンレス製ロウ付け熱交換器、耐圧19bar。
  • 簡単に接続できる衛生フランジとクランプ。
  • 遠隔管理・監視用Redfish API。
  • 複数台の集中管理が可能なオプションのマルチマシン連携機能。
  • リアルタイム監視対応の10.1インチタッチスクリーン。
  • 状態・診断・設定用のメニュー操作インターフェース。
  • pH、ORP、導電率、濁度、湿度センサーで水質を監視。

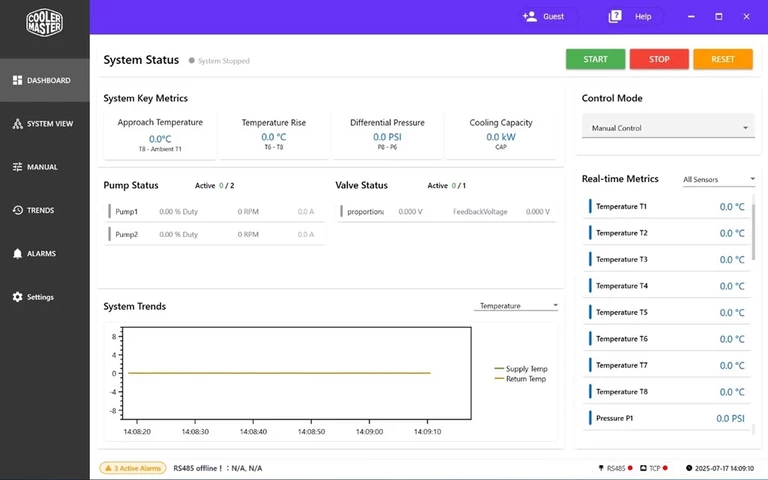

2,500kW CDU コントロールパネルインターフェース

リアルタイム監視対応の10.1インチタッチスクリーン。

メリット


  • 低消費電力（約40kW）で高い熱負荷に対応。
  • 標準化された遠隔アクセス・制御が可能。
  • 大型で直感的なインターフェースにより簡単に操作。
  • 低温の一次側供給流体をリターンに迂回させることで結露を管理。
  • 施設用水とIT機器用水を分離し、二次ループで特定用途に応じた異なる流体を使用可能。
  • 最適なIT冷却のための包括的な二次ループ制御・監視を提供。
  • 集中管理により自動フェイルオーバーと複数機器の連携運転を実現し、エネルギー効率と信頼性を向上させながら複雑さを低減。
  • リアルタイムアラーム監視により、システムと環境を完全に保護。
  • 早期の漏水検知により損傷や水害を防止。
  • 簡素化されたメニューシステムにより、トレーニング時間を短縮し保守を簡素化。

精密な冷却性能を最大化

Cooler Masterの2,500kW CDUには、流量、圧力、pH、ORP、電気伝導率、温度、湿度、漏水など、さまざまな流体状態を監視するセンサーが搭載されています。これにより、正確な追跡が可能になり、統合アラームシステムを通じて予防的なメンテナンスとエラー検出をサポートします。Cooler Masterの液冷技術は、新規および既存のデータセンターの両方に対応するよう設計されており、高性能コンピューティングとAIの需要に対応する管理者を支援します。これらのソリューションは、パフォーマンス、エネルギー効率、持続可能性を向上させながら、運用コストの削減も実現します。

仕様

パフォーマンス

最大冷却能力
2,500 kW@ 5°C ATD, 3750 LPM
定格冷却能力／範囲
1,500 kW@4°C ATD, 2250 LPM
接近温度差（ATD）
3.6 to 5.6°C

一次側

一次側圧力損失
3,250 LPM @ 26 psi (470-micron-filtered water)
最大動作圧力
150 psi
センサー
Flow Rate, Pressure (Inlet/Outlet, Filter), Inlet/Outlet Temperature
フィルトレーション
870-micron Mesh #20 / 470-micron Mesh #35

二次側

流量
1,300 to 4,200 LPM (343 to 1109 GPM) at 52 to 75 psi
センサー
Flow Rate, Pressure (Secondary Inlet/Outlet, Filter Inlet/Outlet), Inlet/Outlet Temperature, pH, Conductivity, Coolant Level (Tank, Secondary Inlet, Pump Inlet), Oxidation Reduction Potential (ORP), Turbidity
フィルトレーション
25-micron or 50-micron
ポンプモジュール
2 x Pumps, 1+1 Redundancy

電源／電気

入力電圧
380 to 480 V AC, 50/60 Hz
定格電流
67.5 A
消費電力
40 kW
配線
3-Phase 5-Wire System
電源ユニット
2 x Power Supply Units
UPS
Yes (Control System)
ATS
Yes

通信

グループ制御
Up to 32 Units
通信、プロトコル、リモートアクセス
Ethernet, RS-485 Modbus Communication, 4-20 mA Analog current communication / Modbus TCP, TCP/IP, Redfish

保護機能

アラーム
Liquid Level, Liquid Leakage, High/Low Pressure, High/Low Flow Rate, High Ambient Temperature, High/Low Conductivity Value, High/Low Humidity Value, High/Low pH Levels, High/Low coolant Temperature, Communication Failure Alerts
保護機能
Over-Current, Over-Voltage, Grounding, Internal Leak Detection
