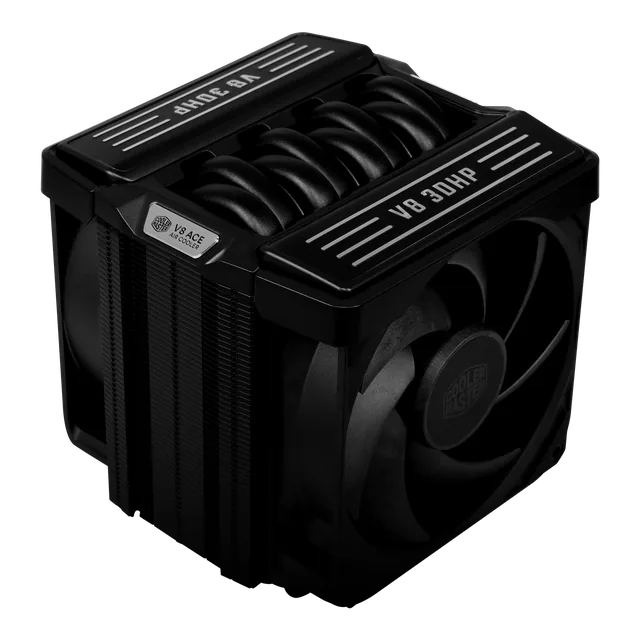

Name: V8 ACE 3DHP
Brand: Cooler Master
SKU: v8-ace-3dhp
Availability: InStock

개요

하나로 둘의 성능 뒤에
숨은 엔지니어링.

냉각 성능이 항상 두 번째 타워를 필요로 하는 것은 아닙니다.

열이 어떻게 이동하는지를 이해하는 데서 나옵니다.

V8 ACE 3DHP는 특허 3DHP 기술, SCCHP 히트파이프, 듀얼 30 mm 팬을 결합해 싱글 타워 설계에서 냉각 성능을 극대화하도록 설계된 열 시스템입니다.

하이브리드 히트파이프 코어

2× 3DHP + 4× SCCHP 히트파이프가 열을 더 효율적으로 이동·분산합니다.

압력 최적화 에어플로

듀얼 120 × 30 mm 팬이 고밀도 핀 스택을 통과하는 공기 흐름을 유지합니다.

전용 모델

AMD와 Intel을 각각 따로 설계해 플랫폼별 냉각을 최적화합니다.

검증된 성능

독립 랩 Cybenetics에서 #1 싱글 타워 AMD 공랭 쿨러로 평가되었습니다.

R&D

열 경로를
따라가십시오.

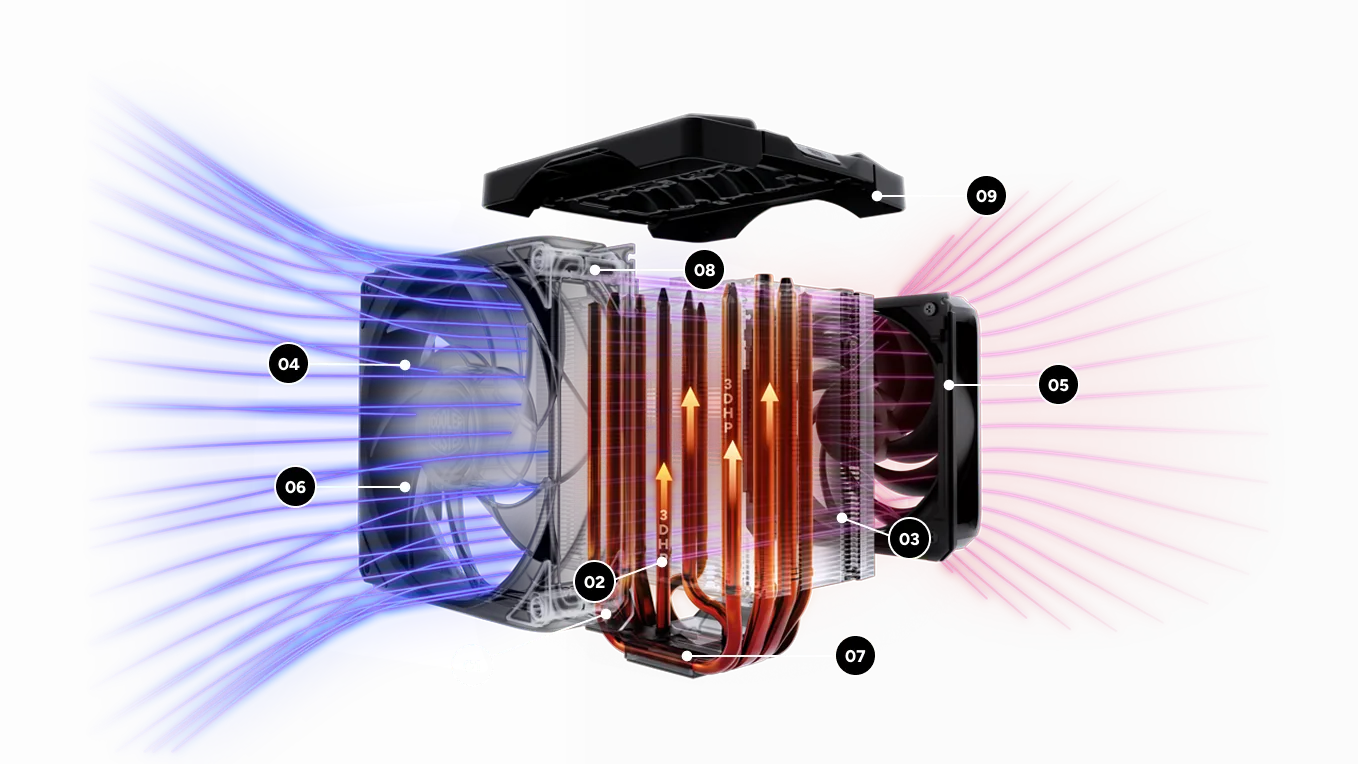

V8 ACE 3DHP의 모든 부품은 하나의 목표로 설계되었습니다. 열을 더 효과적으로 관리하는 것. 열 흡수부터 방열까지 경로를 따라가며, 각 구성 요소가 하나로 둘의 성능에 어떻게 기여하는지 확인하십시오.

01 / 열 흡수

3DHP 열 경로

세 번째 분기가 CPU 핫스팟에 도달해, 표준 U자형 히트파이프가 놓칠 수 있는 열을 포착합니다.

02 / 열 분산

하이브리드 히트파이프

2개의 3DHP와 4개의 SCCHP 히트파이프가 핀 스택의 더 넓은 영역으로 열을 퍼뜨립니다.

03 / 방열

고밀도 핀 스택

더 넓은 유효 냉각면이 이동하는 공기에 더 많은 열을 실어 보냅니다.

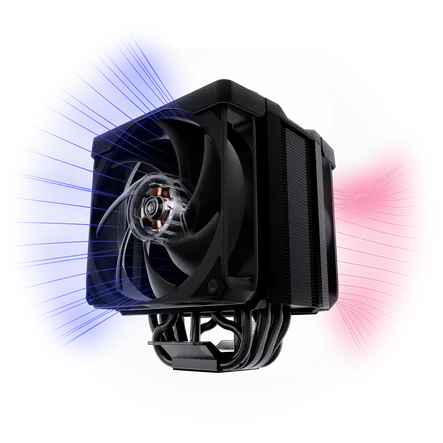

04 / 흡기 에어플로

전면 압력 팬

120 × 30 mm 팬이 차가운 공기를 고밀도 핀 스택 깊숙이 밀어 넣습니다.

05 / 배기 에어플로

후면 배기 팬

두 번째 120 × 30 mm 팬이 가열된 공기를 히트싱크 전체에서 완전히 끌어냅니다.

06 / 블레이드 안정성

LCP 블레이드

액정 폴리머 블레이드는 휨에 강해, 더 높은 속도에서도 안정적인 에어플로 유지를 돕습니다.

07 / 플랫폼 최적화

플랫폼 최적화 장착

베이스 기하와 히트파이프 튜닝은 Intel과 AMD 프로세서에 각각 최적화되어 있습니다.

08 / 간편한 설치

슬라이딩 사이드 팬

팬 클립을 분리하지 않고 밀어 이동할 수 있으며, 높이 45 mm까지의 메모리 모듈을 지원합니다.

09 / V8 디자인

엔진에서 영감을 받은 상단

V8 엔진의 기계적 성격에서 영감을 받은 대담한 인더스트리얼 디자인.

검증

Cybenetics 테스트 성능

Cybenetics 검증.
더 큰 쿨러와
겨룰 수 있도록 설계.

독립 테스트에서 V8 ACE 3DHP AMD는 더 큰 듀얼 타워 설계를 포함해 테스트된 모든 공랭 쿨러 중 종합 2위에 올랐습니다.

1 선도적인 싱글 타워 성능

테스트된 Cybenetics 데이터베이스에서 가장 높은 순위의 싱글 타워 AMD 공랭 쿨러.

2 전체 공랭

더 큰 듀얼 타워 설계를 포함해 테스트된 모든 공랭 쿨러 중 종합 2위.

풀스피드 테스트

제어된 풀스피드 테스트에서 평가해 최대 냉각 성능을 측정했습니다.

독립 랩

결과는 독립 하드웨어 테스트 및 인증 랩 Cybenetics가 검증했습니다.

테스트 참고: Cybenetics AMD 풀스피드 테스트 데이터를 기반으로 합니다. 결과는 시스템 구성 및 테스트 조건에 따라 달라질 수 있습니다.

3DHP

세 번째
히트파이프의
이점.

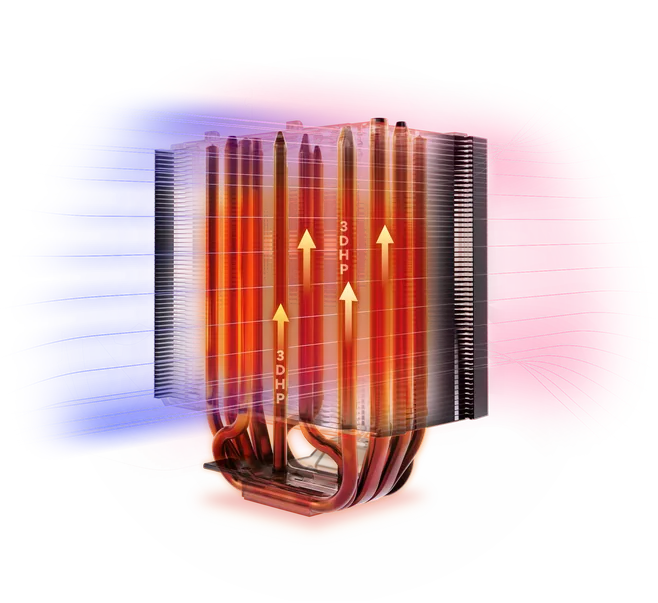

기존 U자형 히트파이프는 양 끝으로 열을 이동합니다. 특허 3DHP 기술은 CPU 핫스팟에 도달하는 세 번째 분기를 추가해, 열이 쿨러로 들어가는 추가 경로를 만듭니다.

추가 히트파이프 끝단

추가 열 경로로 CPU 핫스팟을 겨냥합니다.

T-정션 아키텍처

히트파이프를 하나 더 통째로 더하지 않고도 세 번째 분기를 만듭니다.

더 빠른 열 회귀

베이스로 돌아오는 순환을 개선해 더 효율적인 열 전달을 구현합니다.

하이브리드 히트파이프 아키텍처

파이프 여섯 개.
하나의 시스템.

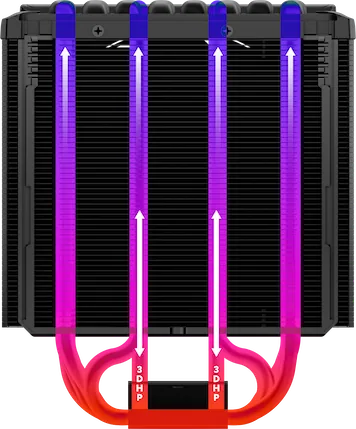

특허 3DHP 히트파이프 두 개가 CPU 핫스팟에서 열을 포착합니다. SCCHP 히트파이프 네 개가 이를 핀 스택 전반에 분산합니다. 함께 하나의 통합 열 시스템을 만듭니다.

CPU 핫스팟 → 하이브리드 파이프 네트워크 → 핀 스택 → 에어플로

각 단계는 열이 쿨러의 한곳에 쌓이지 않고 프로세서에서 계속 멀어지도록 조정되어 있습니다.

더 높은 핀 활용률

핀 스택의
더 많은 부분을
일하게 하십시오.

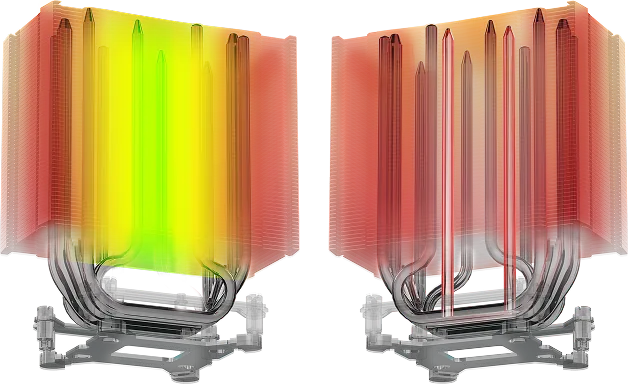

기존 히트파이프 배치는 히트싱크의 더 좁은 영역에 열을 집중시킵니다. 하이브리드 3DHP 아키텍처는 열을 핀 스택 더 멀리까지 퍼뜨려, 쿨러의 더 많은 부분이 방열에 참여하게 합니다.

핀 활용률 95% 초과

기존 배치의 약 70%에서 향상. Cooler Master 내부 테스트를 기반으로 합니다.

열 사각지대 감소

열이 중앙 부근에 머무르지 않고 핀 스택 전반에 더 고르게 분산됩니다.

지속되는 냉각 성능

더 많은 활성 냉각면이 장시간 부하에서 성능을 유지하는 데 도움을 줍니다.

에어플로

에어플로
팬 두 개.
역할 두 가지.

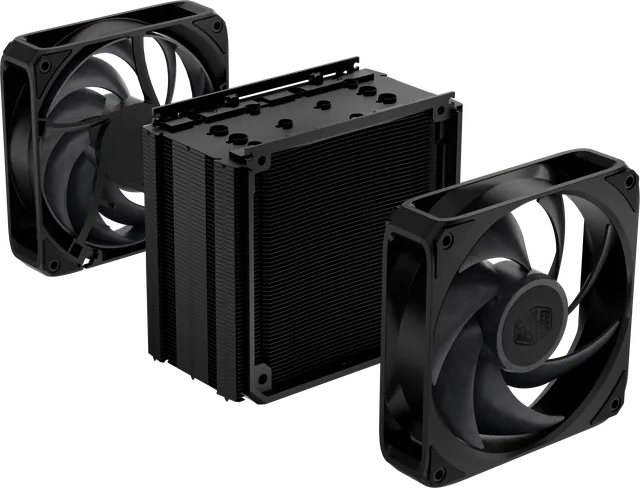

전면과 후면 팬은 서로 다른 에어플로 역할을 위해 설계되었습니다. 하나는 압력을 만들어 차가운 공기를 히트싱크로 밀어 넣고, 다른 하나는 가열된 공기를 효율적으로 끌어냅니다. 함께 냉각 성능을 극대화하면서 불필요한 소음 감소를 돕습니다.

전면 팬 스탠더드 블레이드

최대 2500 RPM으로 고밀도 핀 스택을 통과하는 압력을 형성합니다.

후면 팬 리버스 링 블레이드

최대 2050 RPM으로 가열된 공기를 쿨러에서 끌어내면서 깨끗한 전면을 유지합니다.

오프셋 팬 속도 2500 RPM/2050 RPM

서로 다른 작동 속도가 두 팬 사이의 하모닉 노이즈 감소를 돕습니다.

LCP 블레이드 안정성

휨은 줄이고.
에어플로는 늘리고.

액정 폴리머는 더 높은 속도에서 블레이드 변형과 진동을 견디는 데 필요한 구조 강도의 두 배를 제공합니다. 그 안정성이 팁 클리어런스를 더 좁게 유지하고, 공기 누출을 줄이며 더 강한 정압을 뒷받침합니다.

2× 구조 강도

LCP 블레이드는 높은 팬 속도에서 휨과 진동을 견딥니다.

더 좁은 팁 클리어런스

블레이드 휨이 줄어 블레이드 끝의 공기 누출이 감소합니다.

Loop Dynamic Bearing

부드러운 작동과 장기 내구성을 위해 설계되었습니다.

플랫폼

플랫폼 최적화
냉각.
두 플랫폼.
두 열 설계.

Intel과 AMD 프로세서는 열을 생성하고 전달하는 방식이 다릅니다. 별도의 V8 ACE 3DHP 모델이 베이스 기하, 히트파이프 설계, 열 용량을 냉각 대상 플랫폼에 맞게 조정합니다.

Intel 볼록 베이스

Intel 데스크톱 프로세서에 흔한 약간 휜 표면에 맞춰 더 완전한 접촉을 구현합니다.

AMD 평면 베이스

더 평평한 AM4 및 AM5 히트스프레더에 맞춰 더 고른 접촉을 구현합니다.

플랫폼 최적화 3DHP

각 히트파이프 네트워크는 해당 플랫폼의 열 특성에 맞게 최적화되어 있습니다.

기술 참고: Intel과 AMD 버전은 서로 다른 3DHP 설계를 사용합니다. Intel 모델은 90 W Q-Max, AMD 모델은 70 W를 목표로 합니다. Q-Max는 히트파이프의 열 전달 용량이며, 프로세서 소비 전력이 아닙니다.

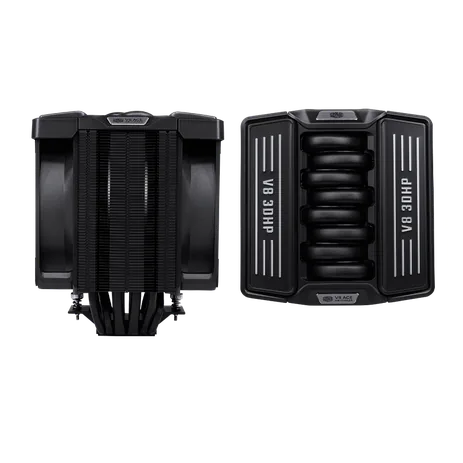

컴팩트한 점유 면적

최대 성능.
최소 점유.

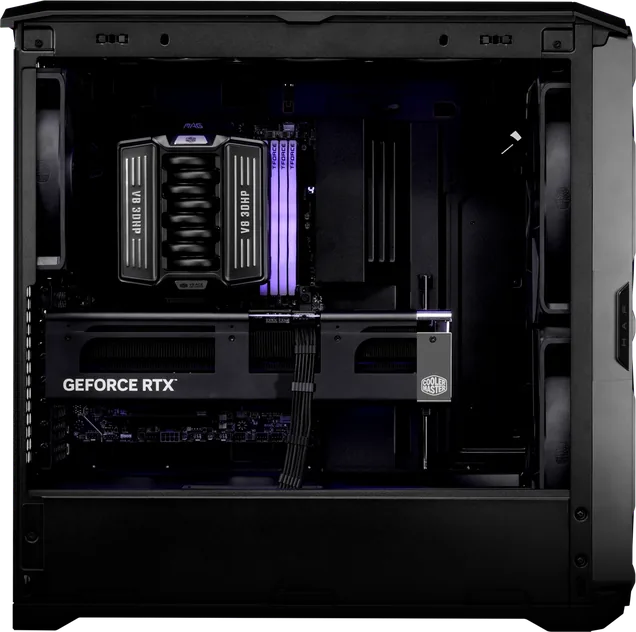

V8 ACE 3DHP는 컴팩트한 싱글 타워 설계로, 훨씬 더 큰 공랭 쿨러의 냉각 성능을 제공합니다. 열적 여유를 희생하지 않고 CPU 소켓 주변에 메모리, 메인보드 부품, 향후 업그레이드를 위한 공간을 더 남깁니다.

45 mm RAM 클리어런스

슬라이딩 사이드 팬이 팬 클립을 분리하지 않고 높이 45 mm까지의 메모리 모듈 공간을 제공합니다.

싱글 타워 접근성

컴팩트한 히트싱크가 CPU 소켓 주변에 더 많은 공간을 남겨, 조립·업그레이드·유지보수가 더 수월합니다.

컴팩트한 호환성

싱글 타워 설계로 하이엔드 냉각을 제공하며, 더 큰 듀얼 타워 쿨러보다 더 넓은 범위의 시스템에 맞습니다.

음향 제어

팬 제어가
음향을 개선합니다.

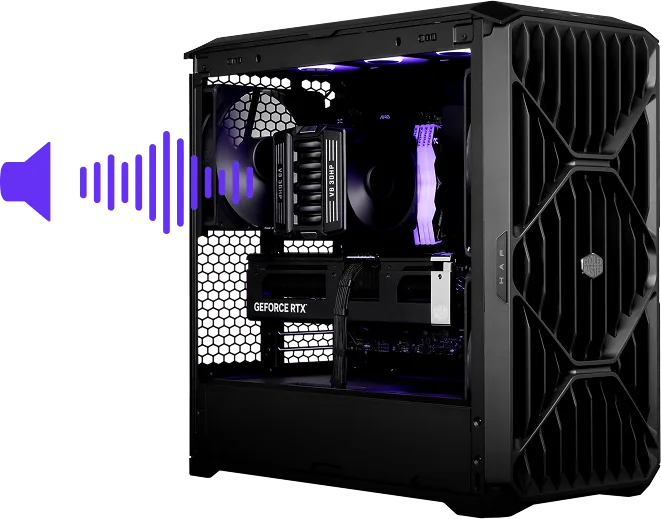

같은 속도로 회전하는 두 팬은 같은 주파수를 강화해 원치 않는 공명을 만들 수 있습니다. V8 ACE 3DHP는 전면과 후면 팬 속도를 어긋나게 해, 강한 에어플로를 유지하면서 하모닉 공명을 줄입니다.

2500 RPM 전면 팬

더 높은 속도가 핀 스택으로 공기를 밀어 넣는 데 필요한 정압을 형성합니다.

2050 RPM 후면 팬

더 낮은 속도가 가열된 공기를 쿨러에서 효율적으로 제거합니다.

의도된 속도 오프셋

서로 다른 최대 속도가 팬 사이 하모닉 공명 감소를 돕습니다.

사양

하나의 아키텍처.
두 플랫폼.

Intel 모델과 AMD 모델은 동일한 냉각 아키텍처, 팬 시스템, 전체 디자인을 공유합니다. 플랫폼별 베이스 기하, 3DHP 히트파이프 설계, 열 용량은 각 프로세서가 열을 전달하는 방식에 맞게 최적화되어 있습니다.

V8 ACE 3DHP 모델 비교

사양	AMD 모델	Intel 모델
플랫폼 지원	AMD AM5 / AM4	Intel LGA 1851 / 1700 / 1200 / 1151 / 1150 / 1155 / 1156
베이스 기하	AMD AM5 / AM4 프로세서용 평면 베이스	Intel LGA1700 / LGA1851 프로세서 휨에 대응하는 볼록 베이스
3DHP Q-Max 튜닝	3DHP당 목표 70 W	3DHP당 목표 90 W
치수	138.95 × 136.47 × 167.3 mm
히트싱크 재질	2 × 3DHP / 4 × SCCHP / 알루미늄 핀
전면 팬	120 × 120 × 30 mm, 0–2500 ±250 RPM, 89.6 CFM, 3.85 mmH₂O, 37 dB(A)
후면 팬	120 × 120 × 30 mm, 0–2050 ±250 RPM, 61.0 CFM, 2.0 mmH₂O, 34 dB(A)
베어링	Loop Dynamic Bearing
보증	6년
