2,500 kW 액체-액체 인로우 CDU

Cooler Master 2,500 kW 액체-액체 인로우 냉각수 분배 장치(CDU)는 2,500 kW의 열 부하를 관리합니다. CDU는 하나의 브레이징 플레이트 열교환기(BPHE)를 사용하여 1차 루프와 2차 루프를 효과적으로 분리합니다. 이를 통해 데이터 센터에 고용량 액체 냉각을 제공하여 전력 및 컴퓨팅 밀도를 크게 향상시킵니다. 고효율 열교환기는 2,500 kW의 열을 방산하면서 5°C의 접근 온도 차이(ATD)를 달성할 수 있습니다.

특징


  • 최대 2,500kW까지 효율적으로 냉각합니다.
  • 2°C~45°C의 시설 급수 온도를 지원합니다(ASHRAE W2–W4 액체 냉각 등급).
  • 최대 2차 유량: 4,200 LPM.
  • 46U 인로우 섀시.
  • 개스킷이 없는 스테인리스 스틸 브레이징 열교환기, 내압 19바.
  • 간편한 연결을 위한 위생 플랜지 및 클램프.
  • 원격 관리 및 모니터링을 위한 Redfish API.
  • 여러 유닛의 중앙 집중식 조정을 위한 선택적 멀티 머신 연결 기능.
  • 실시간 모니터링이 가능한 10.1인치 터치스크린.
  • 상태, 진단 및 구성을 위한 메뉴 기반 인터페이스.
  • pH, ORP, 전도율, 혼탁도, 습도 센서로 수질을 모니터링합니다.

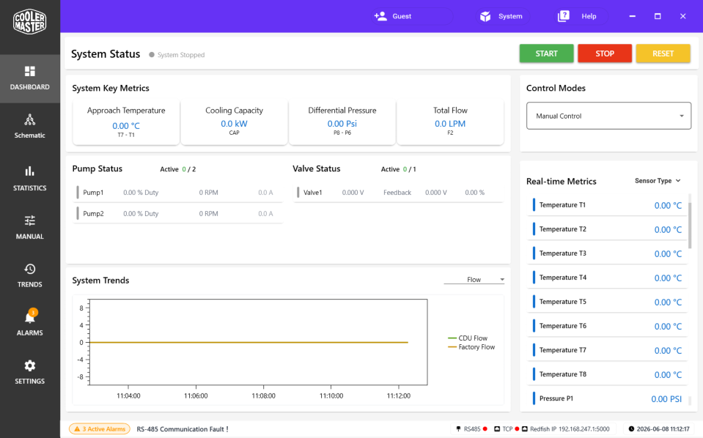

2,500kW CDU 컨트롤 패널 인터페이스

실시간 모니터링이 가능한 10.1인치 터치스크린.

장점


  • 낮은 전력 소비(약 40kW)로 높은 열 부하를 지원합니다.
  • 표준화된 원격 접속 및 제어를 제공합니다.
  • 쉬운 조작을 위한 크고 직관적인 인터페이스를 갖추고 있습니다.
  • 저온의 1차 공급 유체를 리턴 측으로 우회시켜 응축을 관리합니다.
  • 시설 용수와 IT 장비 용수를 분리하여, 특정 요구에 따라 2차 루프에서 다른 유체를 사용할 수 있습니다.
  • 최적의 IT 냉각을 위한 포괄적인 2차 루프 제어 및 모니터링을 제공합니다.
  • 중앙 집중식 관리로 자동 페일오버와 여러 유닛 간 협조 운전이 가능해, 에너지 효율성과 안정성을 높이면서도 복잡성을 줄입니다.
  • 시스템과 환경을 완벽하게 보호하는 실시간 알람 모니터링을 제공합니다.
  • 조기 누수 감지를 통해 손상과 침수를 방지합니다.
  • 간소화된 메뉴 시스템으로 교육 시간을 최소화하고 유지보수를 단순화합니다.

정밀하게 극대화된 냉각 성능

Cooler Master의 2,500kW CDU에는 유량, 압력, pH, ORP, 전기 전도율, 온도, 습도, 누수 등 다양한 유체 상태를 모니터링하는 센서가 장착되어 있습니다. 이를 통해 정밀한 추적이 가능하며, 통합 알람 시스템을 통해 선제적 유지보수와 오류 감지를 지원합니다. Cooler Master의 액체 냉각 기술은 신규 및 기존 데이터센터 모두를 위해 설계되어, 관리자가 고성능 컴퓨팅과 AI의 요구사항에 대응할 수 있도록 돕습니다. 이러한 솔루션은 성능, 에너지 효율성, 지속 가능성을 향상시키면서 운영 비용도 절감합니다.

사양

성능

최대 냉각 용량
2,500 kW@ 5°C ATD, 3750 LPM
정격 냉각 용량/범위
1,500 kW@4°C ATD, 2250 LPM
접근 온도 차이(ATD)
3.6 to 5.6°C

1차측

1차측 압력 손실
3,250 LPM @ 26 psi (470-micron-filtered water)
최대 작동 압력
150 psi
센서
Flow Rate, Pressure (Inlet/Outlet, Filter), Inlet/Outlet Temperature
여과
870-micron Mesh #20 / 470-micron Mesh #35

2차측

유량
1,300 to 4,200 LPM (343 to 1109 GPM) at 52 to 75 psi
센서
Flow Rate, Pressure (Secondary Inlet/Outlet, Filter Inlet/Outlet), Inlet/Outlet Temperature, pH, Conductivity, Coolant Level (Tank, Secondary Inlet, Pump Inlet), Oxidation Reduction Potential (ORP), Turbidity
여과
25-micron or 50-micron
펌프 모듈
2 x Pumps, 1+1 Redundancy

전원 / 전기

입력 전압
380 to 480 V AC, 50/60 Hz
정격 전류
67.5 A
전력 소비
40 kW
배선
3-Phase 5-Wire System
전원 공급 장치
2 x Power Supply Units
UPS
Yes (Control System)
ATS
Yes

통신

그룹 제어
Up to 32 Units
통신, 프로토콜, 원격 접속
Ethernet, RS-485 Modbus Communication, 4-20 mA Analog current communication / Modbus TCP, TCP/IP, Redfish

보호 기능

알람
Liquid Level, Liquid Leakage, High/Low Pressure, High/Low Flow Rate, High Ambient Temperature, High/Low Conductivity Value, High/Low Humidity Value, High/Low pH Levels, High/Low coolant Temperature, Communication Failure Alerts
보호 기능
Over-Current, Over-Voltage, Grounding, Internal Leak Detection
